NeuFreies Zeichnen im Lageplan

Trasse zeichnen. Höhenplan erstellen. Als DXF exportieren.

Planen Sie Leitungsnetze im Browser — von der Trasse auf einer Kartenunterlage bis zum Höhenplan. Zeichnen Sie Leitungen und Abzweige mit Objektfang, Ortho sowie Längen- und Winkeleingabe. Legen Sie Höhen, Verlegetiefen und Gefälle fest und exportieren Sie Ihr Projekt für CAD oder BIM. Ohne Installation.

Kostenlos testen · ohne Karte

14 Tage kostenlos, keine Zahlungskarte erforderlich.

Produktdemo abspielen ↓

Von den Machern von KalkulatorPro — 9000+ Ingenieuren vertraut

Serverstandort Deutschland (Hetzner) · DSGVO-konform gehostet in der EU

Vom Lageplan zum Höhenplan

Ein kurzer Einblick in den echten Editor anhand eines Beispielprojekts: Trasse zeichnen, Höhenplan ansehen und Exportoptionen öffnen.

Trasse zeichnen → Höhenplan → ExportAutomatische Wiedergabe ohne Ton. Jederzeit pausieren oder im Vollbild ansehen.

Von der Trasse zum Höhenplan und Export

Beginnen Sie mit einer Zeichnung, vorhandenen DXF-Trassen oder Vermessungskoordinaten.

01

Trasse zeichnen oder importieren

Laden Sie eine DXF-, PDF- oder Bildunterlage und zeichnen Sie die Trasse im Lageplan. Nutzen Sie Objektfang, Ortho und die Maßeingabe. Alternativ importieren Sie Trassen aus DXF oder fügen Punkte aus Excel ein.

02

Höhenplan ausarbeiten

Legen Sie Geländehöhen, Verlegetiefen, Durchmesser und Gefälle fest. Ergänzen Sie Bauwerke und Leitungskreuzungen. Lageplan und Höhenplan basieren auf demselben Projekt — einschließlich Haupttrasse und Abzweigen.

03DXF

DXF, 3D oder IFC herunterladen

DXF von Profil und Lageplan: Doppelmaßstab (getrennt H und V), aufgeräumte Layer — öffnet in AutoCAD, ZWCAD oder BricsCAD. Und wenn du 3D brauchst, lädst du mit einem Klick ein 3D-Modell (DXF) oder eine georeferenzierte IFC für Revit und BIM-Tools.

So funktioniert es in der Praxis

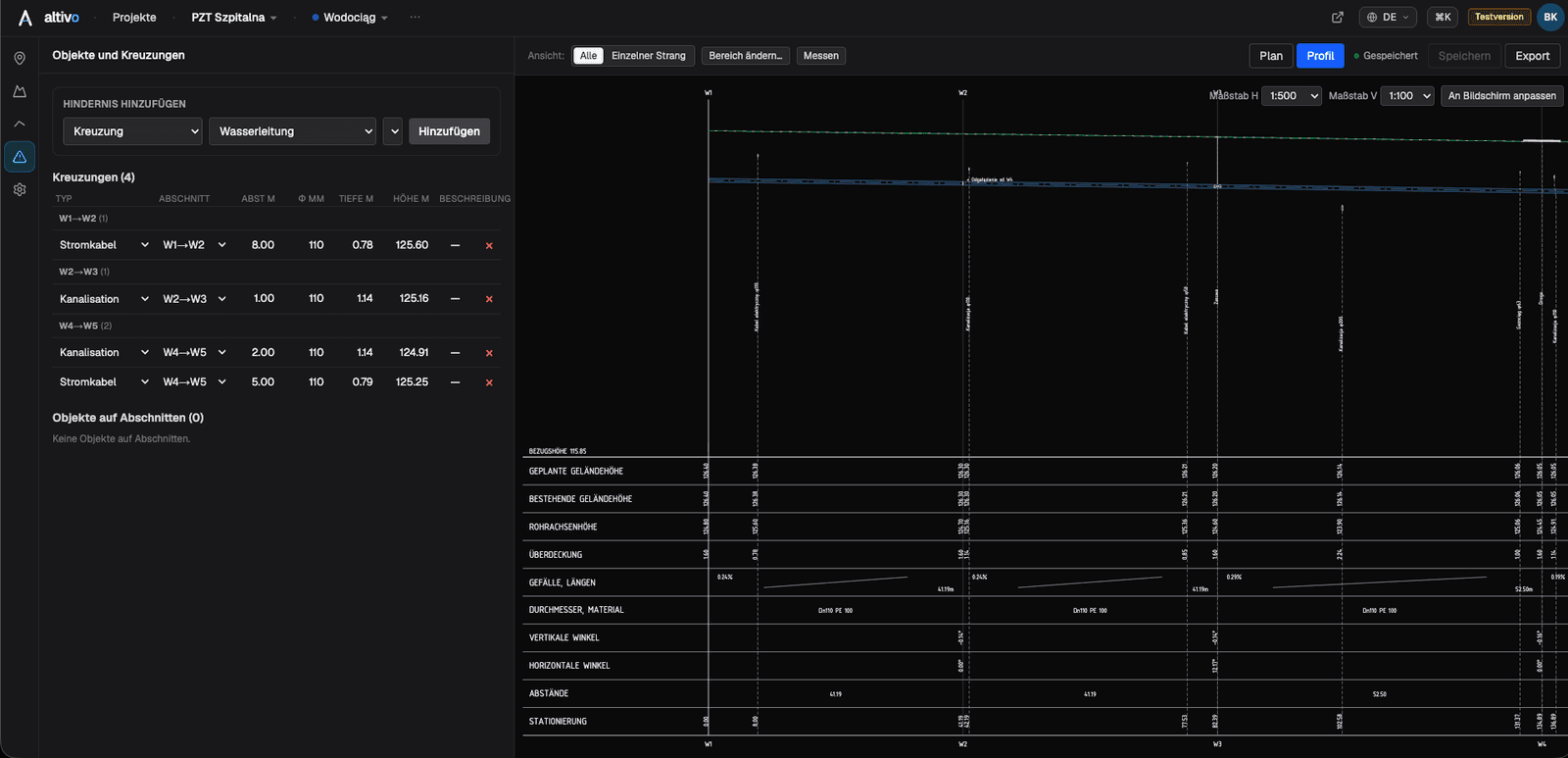

Lageplan und Längsschnitt in einem Werkzeug

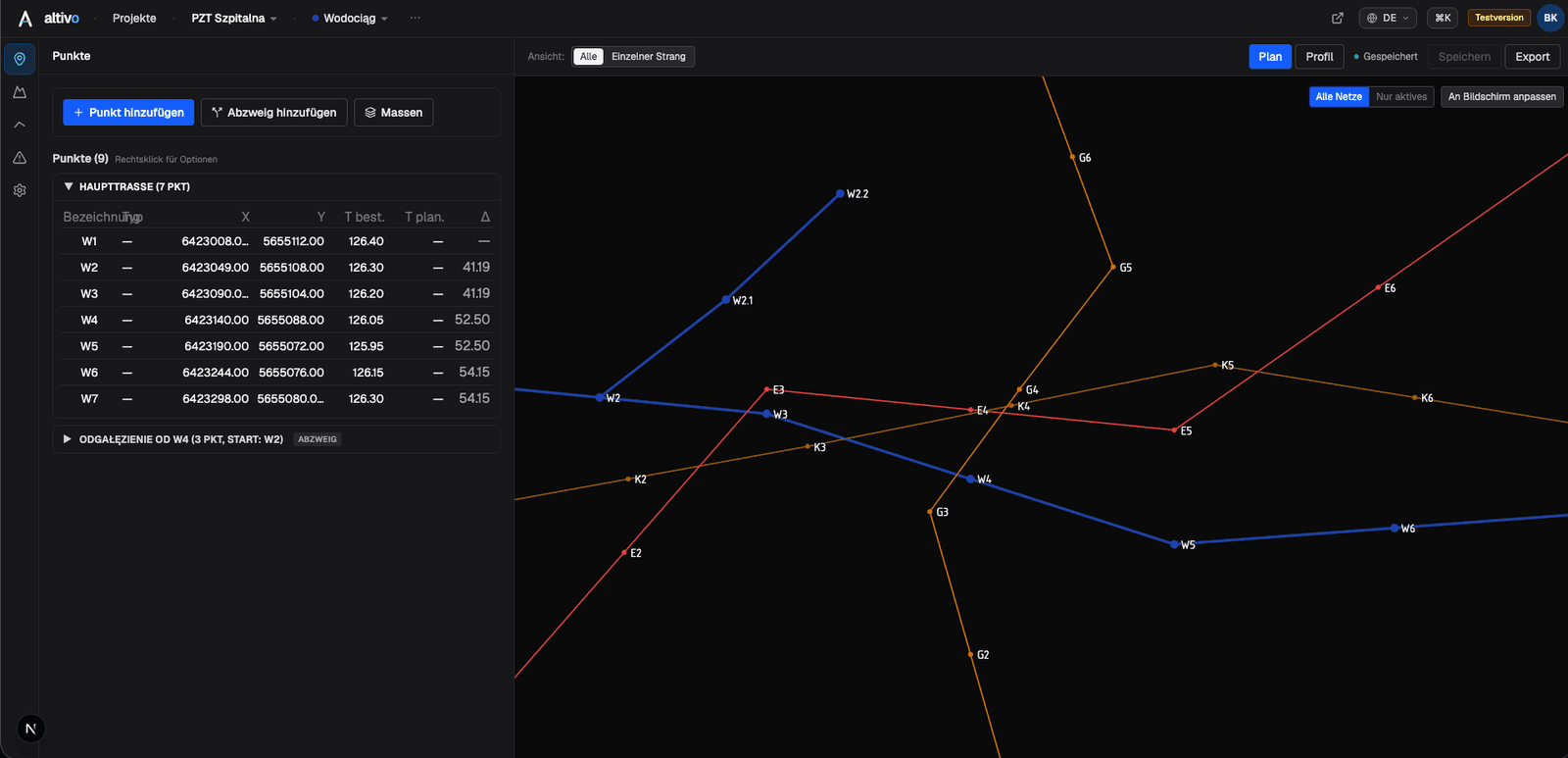

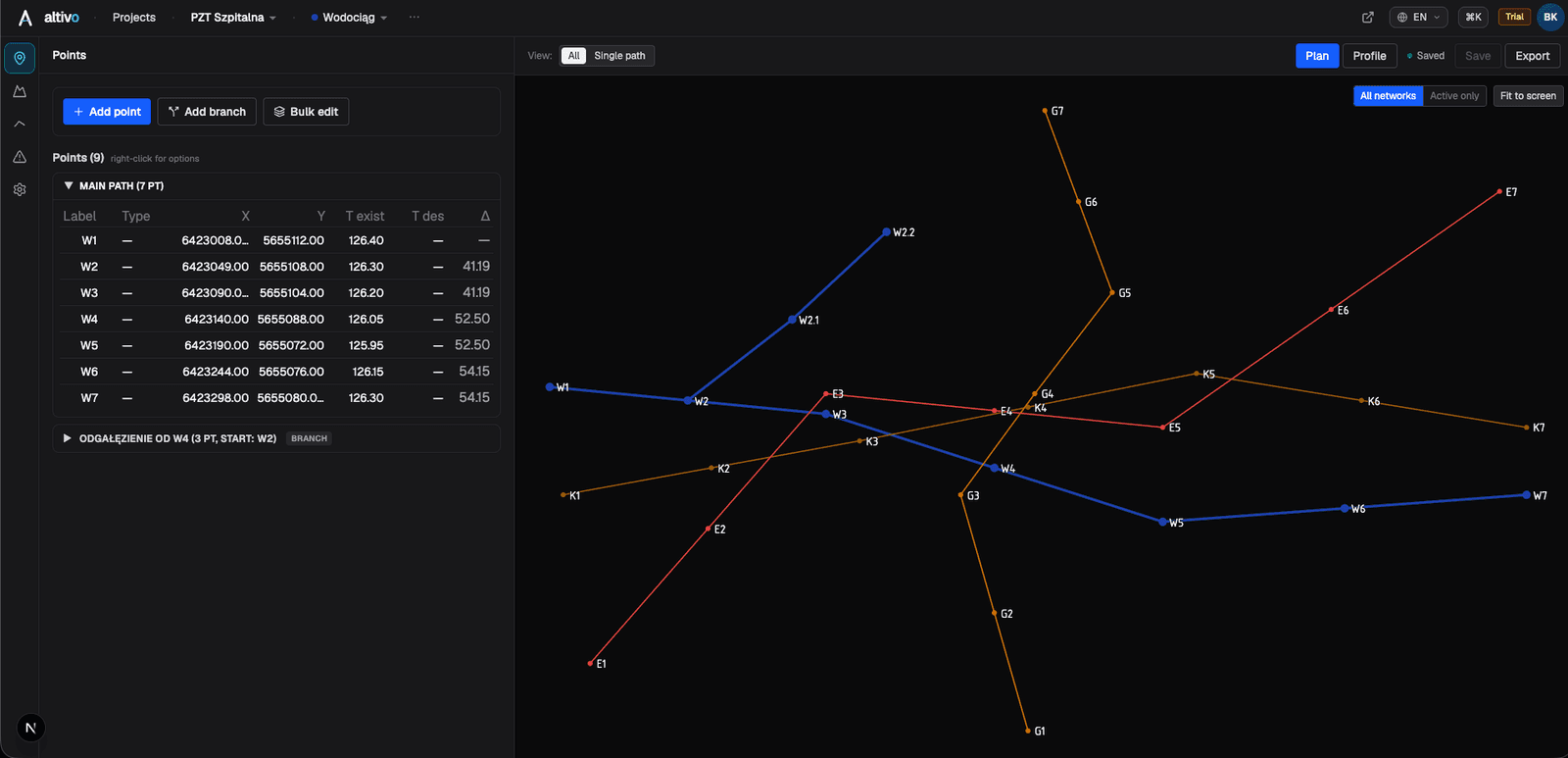

Mehrere Netze in einer Zeichnung. Hauptstrecke, Abzweige, Kreuzungen — sofort sichtbar in Lageplan und Profil.

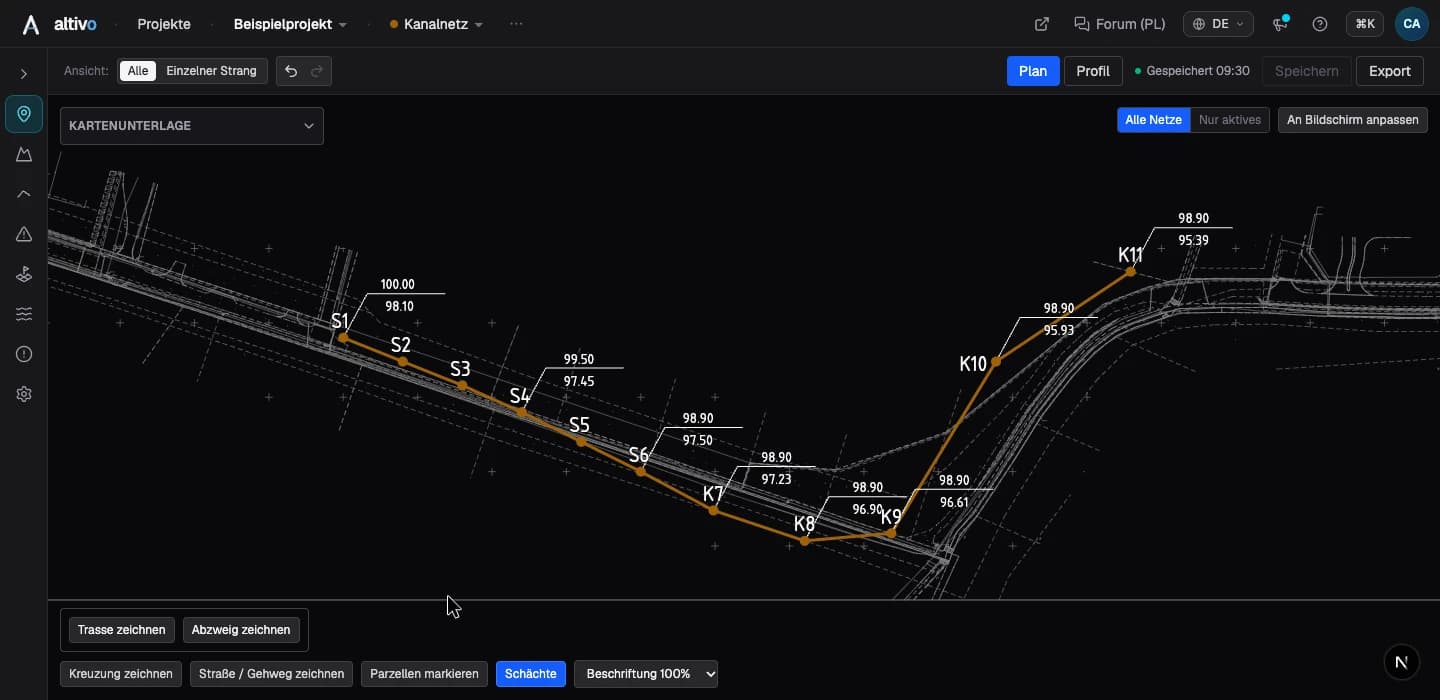

Zeichnen einer Kanaltrasse auf einer dezenten DXF-Kartenunterlage in der deutschen Altivo-Oberfläche.

Direkt im Lageplan entwerfen: Trassen und Abzweige zeichnen, Geometrie der Kartenunterlage fangen und Richtung sowie Maße festlegen.

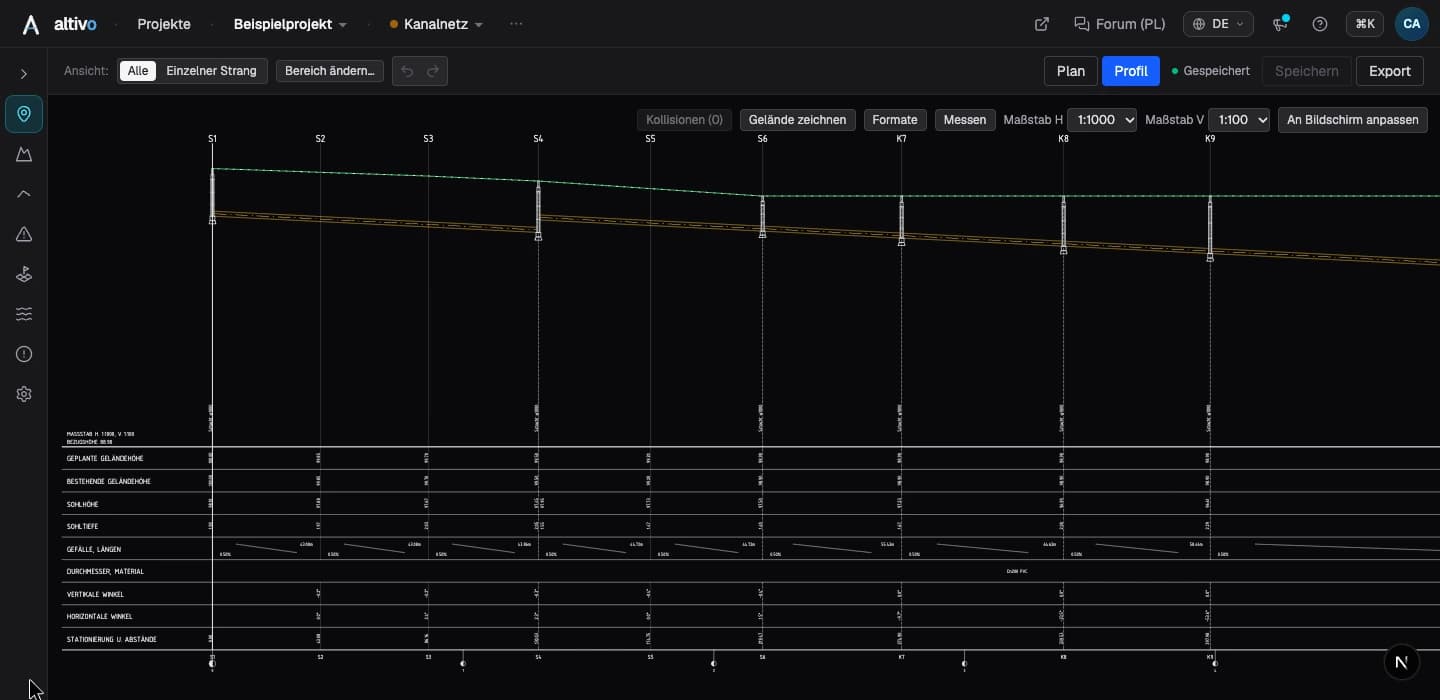

Ausschnitt aus dem Höhenplan — Gelände, Leitung und Schächte mit Höhen-, Gefälle- und Stationierungstabelle.

Ausschnitt aus dem Höhenplan — Gelände, Leitung und Schächte mit Höhen-, Gefälle- und Stationierungstabelle.

Ein DXF bereit für die weitere Arbeit in CAD

Sie öffnen die Datei und haben Layer, Texte und Streckenbereich sofort unter Kontrolle.

Layer

P_WASSER_TRASSE

Separate Layer für Netze, Beschriftungen, Höhen, Kreuzungen und Tabellen.

Text

MText

Beschriftungen bleiben nach dem Öffnen in CAD editierbar.

Bereich

0+120 - 0+460

Exportieren Sie das ganze Profil oder nur einen gewählten Streckenabschnitt.

Offset

0,0

Große Koordinaten werden für stabileres Arbeiten näher an Null verschoben.

Doppelmaßstab

Getrennt horizontal und vertikal (z. B. 1:500 / 1:100), automatisch aus dem Streckenbereich generiert. Sie wählen vor dem Export die Anfangs- und Endstation.

Editierbarer MText

Beschriftungen werden nicht in Linienstücke zerlegt — in CAD ändern Sie den Text mit einem Klick. Kein Neutippen, kein OCR auf der eigenen Zeichnung.

Layer mit Branchenpräfix

P_WASSER_TRASSE, P_ABWASSER_HOEHEN, P_GAS_TEXTE. Jedes Netz und jeder Zeichnungstyp hat einen eigenen Layer — Sichtbarkeit und Farbe steuern Sie unabhängig.

Koordinaten auf Null normalisiert

Große Koordinaten können in manchen CAD-Programmen die Präzision verschlechtern. Der Export zieht automatisch einen aus min(X), min(Y) berechneten Offset ab — das DXF öffnet in der Nähe von 0,0.

Neu

3D-Export: IFC & 3D-DXF

Dasselbe Projekt laden Sie auch als 3D-Modell herunter. Die IFC-Datei enthält eine EPSG-Georeferenzierung und lässt sich in Revit über „IFC verknüpfen“ und in anderen BIM-Programmen laden; das 3D-DXF — Leitungsachsen und vereinfachte Körper nach Durchmesser — dient als Unterlage in AutoCAD oder Civil 3D.

Sieben Branchen, sinnvolle Standardwerte

Sie legen ein neues Netz an und haben sofort die richtigen Parameter. Jeder Standardwert lässt sich pro Netz, pro Segment, pro Punkt überschreiben.

Freispiegelkanalisation

Tiefe
2.0 m
Durchmesser
200 mm
Material
PVC

Druckentwässerung

Tiefe
1.6 m
Durchmesser
90 mm
Material
PE 100

Wasserversorgung

Tiefe
1.6 m
Durchmesser
110 mm
Material
PE 100

Gas

Tiefe
1.0 m
Durchmesser
63 mm
Material
PE 100

Fernwärme

Tiefe
1.0 m
Durchmesser
100 mm
Material
vorgedämmter Stahl

Stromkabel

Tiefe
0.8 m
Durchmesser
50 mm
Material
YAKXS

Telekommunikationskabel

Tiefe
0.8 m
Durchmesser
32 mm
Material
HDPE

Standardwerte der Anwendung. Editierbar auf jeder Ebene — vom einzelnen Netz bis zum einzelnen Punkt.

Einfache Preise für echte Planungsarbeit

Voller Zugriff auf Projekte, Datenimport und DXF-Export. Die Testversion läuft 14 Tage und erfordert keine Zahlungskarte.

  • ✓ 14 Tage kostenlos
  • ✓ Keine Karte erforderlich
  • ✓ MwSt.-Rechnung

Derzeit gelten die Einführungspreise. Ein Kauf verlängert deinen Zugang um einen vollen Zeitraum.

Automatisch verlängertes Abo — jederzeit kündbar.

Monatlich

Ein flexibler Plan für einen Planer und laufende Projekte.

1 Arbeitsplatz

🔥 Einführungspreis
49,00 €/ Monat

Bruttopreis inkl. MwSt. Reverse Charge für EU-Unternehmen mit USt-IdNr.

Regulärer Preis: 59,00 €

Derzeit gilt der Einführungspreis ↗

  • Unbegrenzte Anzahl von Projekten
  • Auf Kartenunterlagen zeichnen; DXF-Trassen und Punkte importieren
  • Export von Lageplan und Profil nach DXF
  • Wasser, Abwasser, Gas, Fernwärme, Strom und Telekom in einem Projekt
  • Updates inklusive
Kostenlos testen · ohne Karte
Am beliebtesten

Jährlich

Die beste Wahl, wenn Altivo Teil Ihres festen Planungsprozesses wird.

1 Arbeitsplatz

🔥 Einführungspreis
470,00 €/ Jahr2 Monate gratis

Das sind rund 39,17 € / Monat — 20% günstiger als monatlich

Bruttopreis inkl. MwSt. Reverse Charge für EU-Unternehmen mit USt-IdNr.

Regulärer Preis: 590,00 €

Derzeit gilt der Einführungspreis ↗

  • Alles aus dem Monatsplan
  • 20% günstiger als monatliche Zahlung
  • Preis für 12 Monate garantiert
  • DXF-Export ohne Reibung durch Projektanzahl
  • Priorisierte Verbesserungen im CAD-Workflow
  • Eine Rechnung für das ganze Jahr
Kostenlos testen · ohne Karte

Team

Für Planungsbüros, die mehrere Arbeitsplätze und eine gemeinsame Organisation benötigen.

2+ Arbeitsplätze

ab 28,00 €/ Arbeitsplatz / Mon.
  • Gemeinsame Organisation und Teammitglieder
  • Zugang für mehrere Planer
  • Transparente Preisstufen für 2 bis 50 Arbeitsplätze
  • Unverbindliche Angebotsanfrage ohne Verkaufsgespräch
Firmenangebot ansehen

Fragen, die ein Prüfer stellen würde

Konkrete Antworten, ohne Marketing.

Welche Eingabeformate akzeptieren Sie?
Zeichnen Sie eine Trasse im Lageplan, importieren Sie Trassen aus DXF oder laden Sie Punkte aus CSV/TXT beziehungsweise per Kopieren aus CAD oder Excel. Als Kartenunterlage dienen DXF-, PDF-, PNG- oder JPEG-Dateien.
Was ist mit dem Koordinatensystem?
Jedes metrische Koordinatensystem. Der Ursprung (Offset) wird beim ersten Import automatisch aus min(X), min(Y) berechnet — Sie müssen Punkte nicht von Hand verschieben oder sich um die Präzision in CAD sorgen.
Wo liegen meine Daten?
In der Datenbank der Anwendung, mit Ihrem Konto verknüpft. Projekte sind privat — nur Sie und Mitglieder Ihrer Organisation haben Zugriff.
Funktioniert es mit BricsCAD und ZWCAD?
Ja. Der DXF-Export folgt AC1018+ und öffnet in jedem CAD, das dieses Format unterstützt: AutoCAD, BricsCAD, ZWCAD, GstarCAD und weitere.
Kann ich einen Streckenbereich exportieren?
Ja. Vor dem Export wählen Sie eine beliebige Anfangs- und Endstation, geben zwei Maßstäbe (horizontal und vertikal) an und laden das DXF herunter.
Kann ich ein 3D-Modell für BIM exportieren?
Ja. Neben der flachen Zeichnung exportieren Sie das Projekt als 3D-Modell: eine IFC-Datei mit Georeferenzierung (Sie wählen das EPSG-System und die Achsenzuordnung E/N), bereit zum Laden in Revit über „IFC verknüpfen“ und in BIM-Viewern, dazu ein 3D-DXF mit Leitungsachsen und vereinfachten Körpern als Unterlage für AutoCAD/Civil 3D. Armaturen und manuell hinzugefügte Kreuzungen mit Fremdleitungen werden ebenfalls exportiert.
Brauche ich einen Hardware-Dongle oder eine Lizenz pro Arbeitsplatz?
Nein. Die App läuft im Browser — kein USB-Dongle, keine Installation, kein Verschieben von Lizenzen zwischen Rechnern.
Stellen Sie MwSt.-Rechnungen für Unternehmen aus?
Ja. Altivo wird von einem registrierten Unternehmen betrieben und wir stellen reguläre MwSt.-Rechnungen für Geschäftskunden aus. Wir unterstützen Rechnungen für Unternehmen in Polen, anderen EU-Ländern (einschließlich USt-IdNr. und Reverse Charge, sofern anwendbar) sowie außerhalb der EU gemäß den jeweils geltenden Steuervorschriften.
Kann ich DXF oder eine Hintergrundkarte importieren?
Ja. Sie können eine vektorbasierte DXF-Kartenunterlage, eine PDF-Datei oder ein PNG-/JPEG-Bild laden. Im Lageplan zeichnen Sie Trassen und Abzweige mit Objektfang an der DXF-Geometrie, Ortho sowie Längen- und Winkeleingabe. Vorhandene Trassen lassen sich auch aus DXF importieren. Prüfen Sie Maßstab und Koordinatensystem von Unterlage und Trasse.
Der App fehlt eine Funktion, die ich brauche. Was nun?
Altivo wird kontinuierlich weiterentwickelt — wir ergänzen regelmäßig neue Funktionen und verbessern bestehende Werkzeuge. Schreiben Sie uns und beschreiben Sie, was Ihnen im Planungsalltag fehlt. Wir hören genau auf Rückmeldungen unserer Nutzer, weil sie uns helfen, eine Anwendung zu bauen, die die tägliche Arbeit wirklich erleichtert.
Ist die App in anderen Sprachen verfügbar?
Ja. Altivo läuft in vier vollständig lokalisierten Sprachversionen: Polnisch, Englisch, Deutsch und Spanisch. Oberfläche, Marketingseiten und Anwendungsmeldungen sind für jede Sprache separat vorbereitet.
Ist Altivo eine Höhenplan-Software?
Ja. Altivo ist eine Höhenplan-Software online — eine Browser-Anwendung für Höhenpläne (Längsschnitte) von Leitungsnetzen, ohne Installation und ohne CAD-Lizenz. Sie deckt 7 Sparten ab: Wasser, Freispiegel- und Druckentwässerung, Gas, Fernwärme sowie Strom- und Telekommunikationskabel, und exportiert die fertige Zeichnung als DXF und als 3D-IFC-Modell.
