Profil podłużny kanalizacji grawitacyjnej Pobierz rzut i profil w DXF gotowy do CAD-u.
Zaprojektuj profil podłużny kanalizacji grawitacyjnej — spadki, studnie, kaskady — w przeglądarce. Również sieci wodociągowe i gazowe. Wgraj dane z niwelacji, narysuj trasę, wyeksportuj czysty rysunek DXF gotowy do CAD.
7 dni za darmo, bez podawania karty płatniczej.
Od twórców KalkulatorPro — zaufało nam 9000+ inżynierów
Trzy kroki od pomiaru do DXF
Bez instalacji, bez klucza sprzętowego, bez czekania aż się odwiesi.
Wklej współrzędne
Akceptujemy CSV, TXT oraz dane skopiowane z CAD-a lub Excela. Separator wykrywany automatycznie. X, Y, Z albo X, Y z domyślnym terenem.
Zaprojektuj sieć

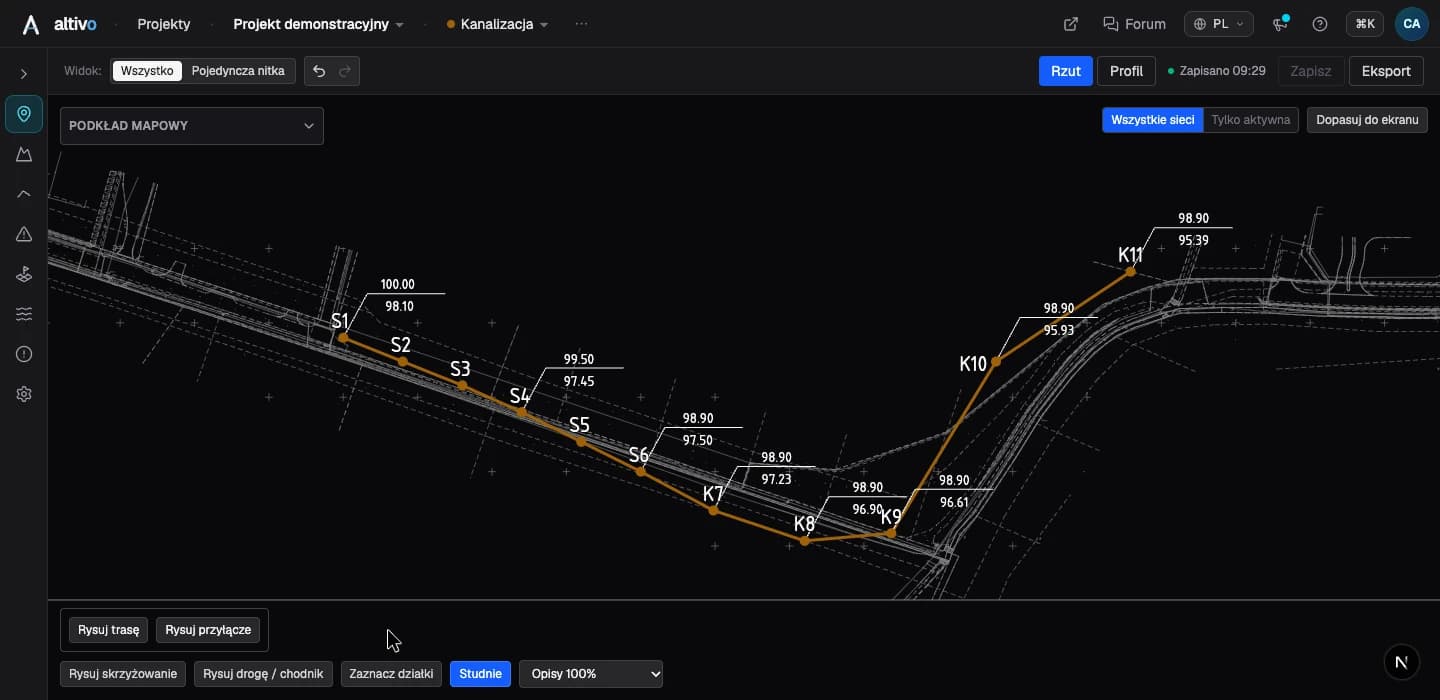

Dodaj studnie i odcinki kanalizacji grawitacyjnej. Ustaw spadki, rzędne dna i kaskady — wszystko z podglądem na żywo. Tak samo zaprojektujesz sieć wodociągową czy gazową.
Pobierz DXF
Podwójna skala (osobna H i V), uporządkowane warstwy, otwierasz w AutoCAD, ZWCAD lub BricsCAD.
Zobacz, jak to działa w praktyce
Rzut i profil w jednym narzędziu
Wiele sieci na jednym rysunku. Trasa główna, odgałęzienia, skrzyżowania — widoczne od razu i w rzucie, i w profilu.

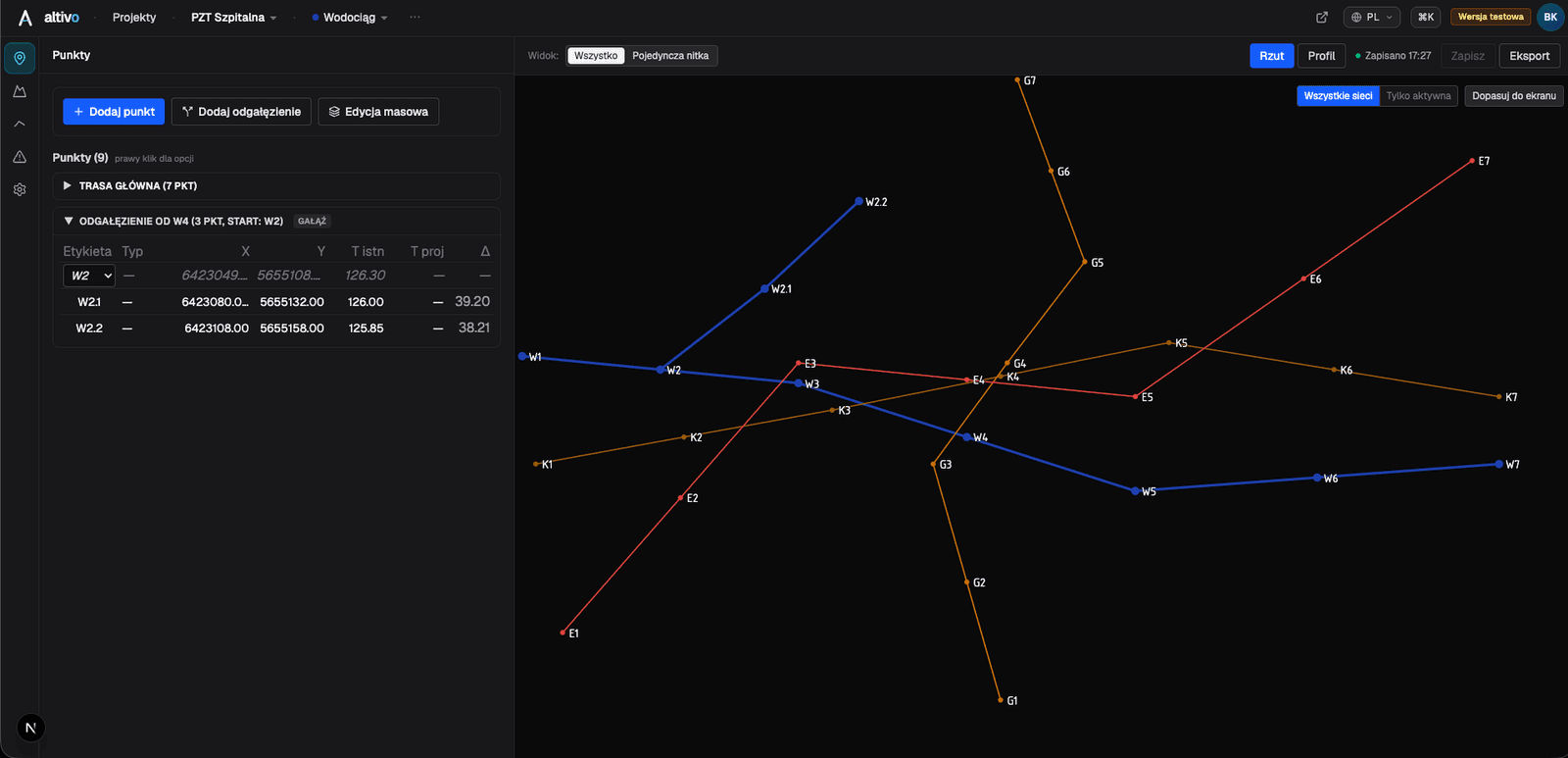

Widok rzutu — wszystkie sieci w kolorach branż, skrzyżowania zaznaczone automatycznie.

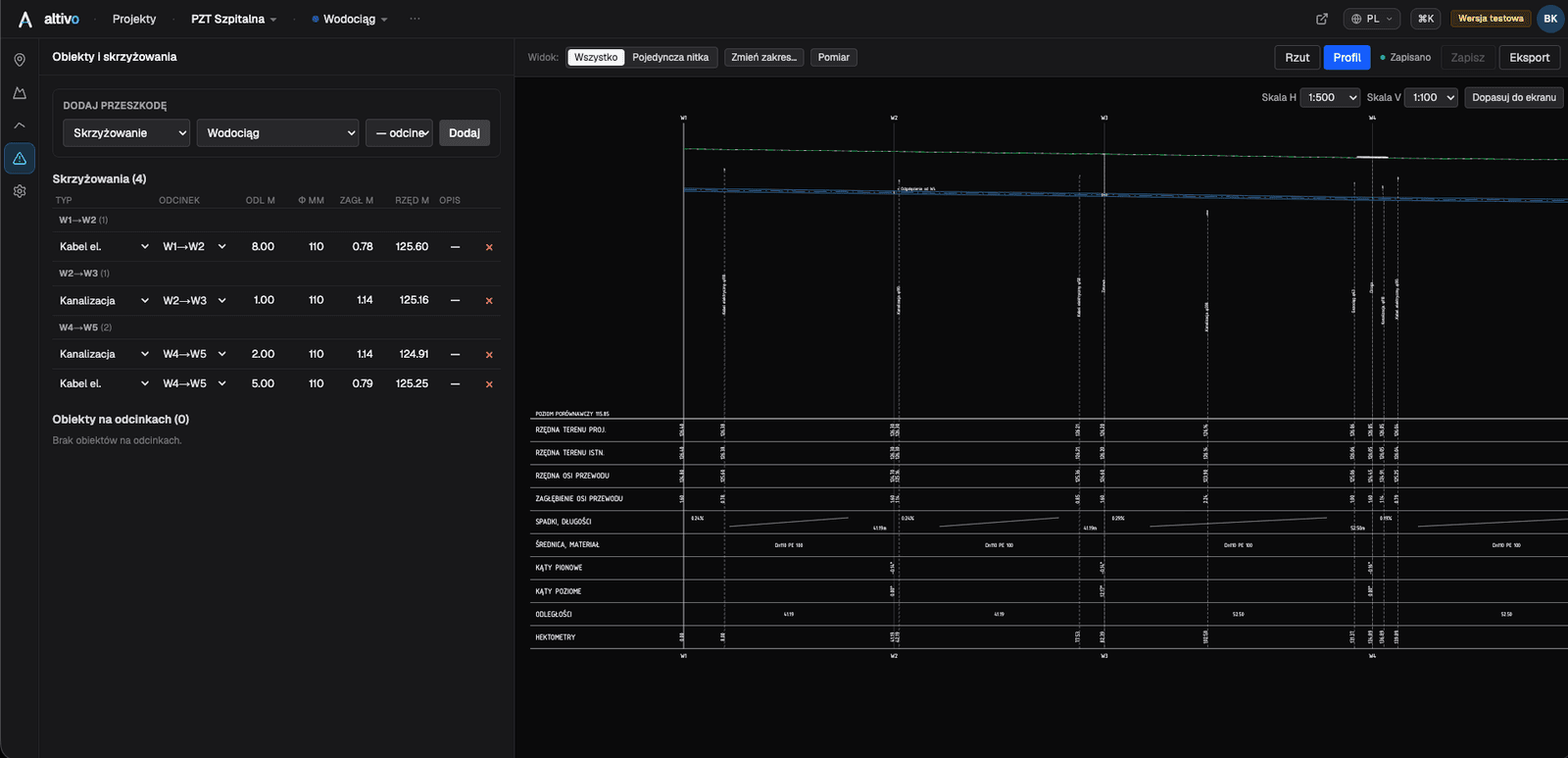

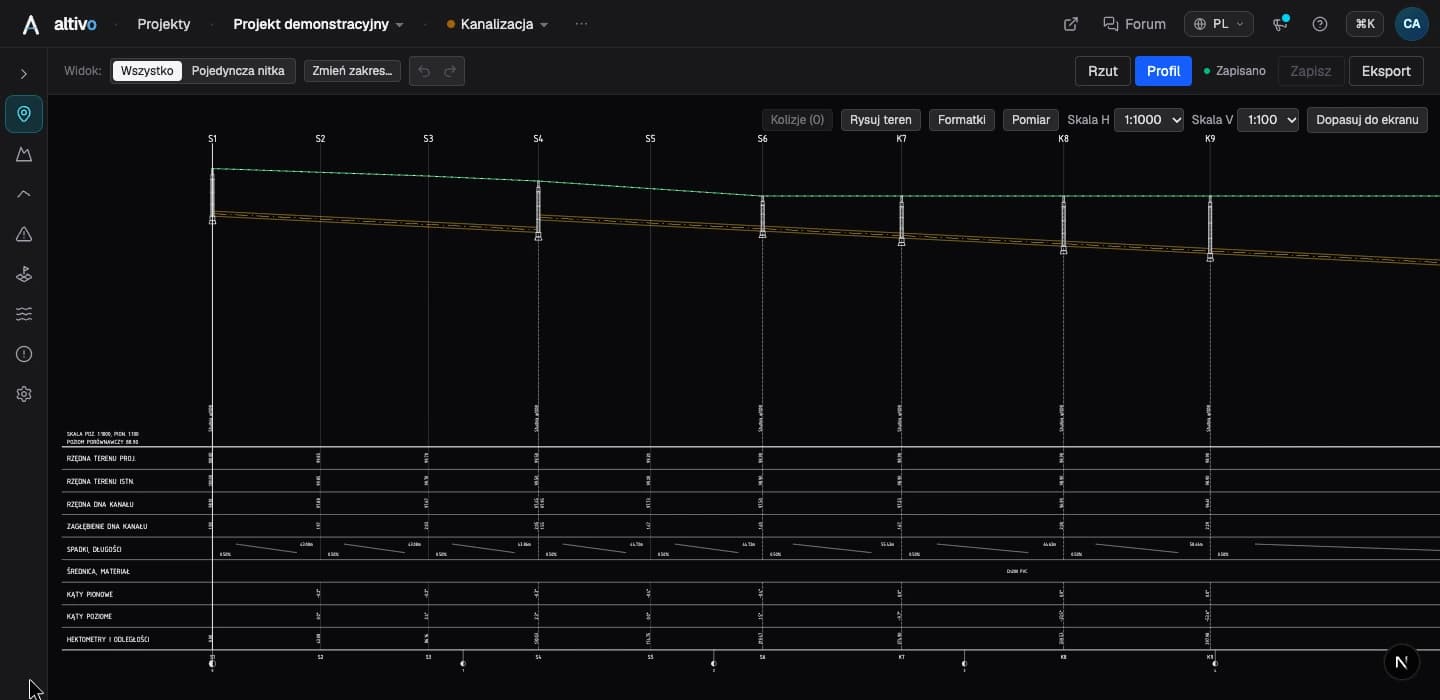

Widok profilu — linia terenu, oś rury, tabela 10 wierszy z rzędnymi, spadkami i pikietażem.
DXF gotowy do dalszej pracy w CAD-zie
Otwierasz plik i od razu masz warstwy, teksty i zakres trasy pod kontrolą.
Warstwy
P_WOD_TRASA
Oddzielne warstwy dla sieci, opisów, rzędnych, skrzyżowań i tabel.
Tekst
MText
Opisy zostają edytowalne po otwarciu pliku w CAD-zie.
Zakres
0+120 - 0+460
Eksportujesz cały profil albo wybrany fragment trasy.
Offset
0,0
Duże współrzędne są sprowadzane bliżej zera dla stabilniejszej pracy.
Podwójna skala
Osobna pozioma i pionowa (np. 1:500 / 1:100), generowana automatycznie z zakresu trasy. Wybierasz pikietaż początkowy i końcowy przed eksportem.
Edytowalne MText
Opisy nie są rozbijane na kreski — w CAD-zie zmieniasz tekst jednym kliknięciem. Bez przepisywania, bez OCR-owania własnego rysunku.
Warstwy z prefiksem branży
P_WOD_TRASA, P_KAN_RZEDNE, P_GAZ_OPISY. Każda sieć i każdy typ rysunku ma oddzielną warstwę — sterujesz widocznością i kolorem niezależnie.
Współrzędne sprowadzone do zera
Duże współrzędne mogą w niektórych CAD-ach pogarszać precyzję. Eksport automatycznie odejmuje offset wyliczony z min(X), min(Y) — DXF otwiera się w okolicach 0,0.
Pięć branż, sensowne ustawienia domyślne
Tworzysz nową sieć i od razu masz właściwe parametry. Każdy domyślny można nadpisać per sieć, per segment, per punkt.
Kanalizacja grawitacyjna
- głębokość
- 2.0 m
- średnica
- 200 mm
- materiał
- PVC
Wodociąg
- głębokość
- 1.6 m
- średnica
- 110 mm
- materiał
- PE 100
Gaz
- głębokość
- 1.0 m
- średnica
- 63 mm
- materiał
- PE 100
Kabel elektryczny
- głębokość
- 0.8 m
- średnica
- 50 mm
- materiał
- YAKXS
Kabel telekomunikacyjny
- głębokość
- 0.8 m
- średnica
- 32 mm
- materiał
- HDPE
Wartości domyślne aplikacji. Edytowalne na każdym poziomie — od pojedynczej sieci po pojedynczy punkt.
Prosty cennik na realną pracę projektową
Pełny dostęp do projektów, importu danych i eksportu DXF. Trial trwa 7 dni i nie wymaga karty płatniczej.
- ✓ 7 dni za darmo
- ✓ Bez karty
- ✓ Faktura VAT
Miesięczny
Elastyczny plan dla pojedynczego projektanta i bieżących zleceń.
1 stanowisko
Cena brutto, zawiera VAT. Dla firm z VAT-UE — odwrotne obciążenie.
- Nieograniczona liczba projektów
- Import CSV, TXT oraz danych z CAD-a lub Excela
- Eksport rzutu i profilu do DXF
- Woda, kanalizacja, gaz, energetyka i telekom w jednym projekcie
- Aktualizacje w cenie
Roczny
Najlepszy wybór, jeśli Altivo zostaje w stałym procesie projektowym.
1 stanowisko
Cena brutto, zawiera VAT. Dla firm z VAT-UE — odwrotne obciążenie.
- Wszystko z planu miesięcznego
- Taniej o 20% względem płatności miesięcznej
- Eksport DXF bez ograniczeń planu miesięcznego
- Priorytetowe poprawki workflow CAD
- Jedna faktura na cały rok
Zespół
Dla biur projektowych, które potrzebują wielu stanowisk i wspólnej organizacji.
2+ stanowiska
- Wspólna organizacja i członkowie zespołu
- Dostęp dla wielu projektantów
- Uzgodnienie liczby stanowisk
- Wsparcie przy wdrożeniu
Pytania, które zadałby sprawdzający
Konkretne odpowiedzi, bez marketingu.
Jakie formaty wejścia akceptujecie?
Co z układem współrzędnych?
Gdzie są moje dane?
Czy działa z BricsCAD i ZWCAD?
Czy mogę eksportować zakres trasy?
Czy potrzebuję klucza sprzętowego albo licencji per stacja?
Czy wystawiacie faktury VAT dla firm?
Czy mogę zaimportować DXF lub mapę w tle?
Program nie ma funkcjonalności, której potrzebuję. Co teraz?
Czy aplikacja jest dostępna w innych językach?
Pierwszy profil w przeglądarce — w kilka minut
Wypróbuj za darmo7-dniowy trial pozwala przetestować Altivo na własnym pliku bez podawania karty płatniczej.
