NovedadArmario de gas: montaje en la valla, en el edificio o independiente

Perfiles longitudinales de redes de servicios Descarga la planta y el perfil como DXF — en minutos, no en horas.

Altivo es un software de perfiles longitudinales online — sin instalación y sin licencia CAD. Agua, saneamiento por gravedad y a presión, gas, calefacción urbana y cables eléctricos y de telecomunicaciones — en un solo proyecto, en un solo plano. Pega las coordenadas, genera el perfil y exporta un DXF limpio listo para CAD o un modelo 3D IFC para BIM.

Prueba gratis · sin tarjeta

14 días gratis, sin tarjeta de pago.

De los creadores de KalkulatorPro — con la confianza de más de 9000 ingenieros

Tres pasos del levantamiento al DXF y BIM

Sin instalación, sin mochila, sin esperar a que se descongele.

01

Pega coordenadas

Aceptamos CSV, TXT y datos copiados desde CAD o Excel. El separador se detecta automáticamente. X, Y, Z o X, Y con terreno por defecto.

02

Diseña la red

Añade nodos y tramos, define pendientes, profundidades y cotas de fondo — todo con vista previa en vivo. Alcantarillado por gravedad con pozos y saltos, redes de agua, gas o cables — en un mismo proyecto.

03DXF

Descarga DXF, 3D o IFC

DXF del perfil y la planta: doble escala (H y V independientes), capas ordenadas — se abre en AutoCAD, ZWCAD o BricsCAD. ¿Necesitas 3D? Exporta un modelo 3D (DXF) o un IFC georreferenciado para Revit y herramientas BIM con un clic.

Mira cómo funciona en la práctica

Planta y perfil en una sola herramienta

Varias redes en un mismo dibujo. Eje principal, ramales, cruces — visibles a la vez en planta y en perfil.

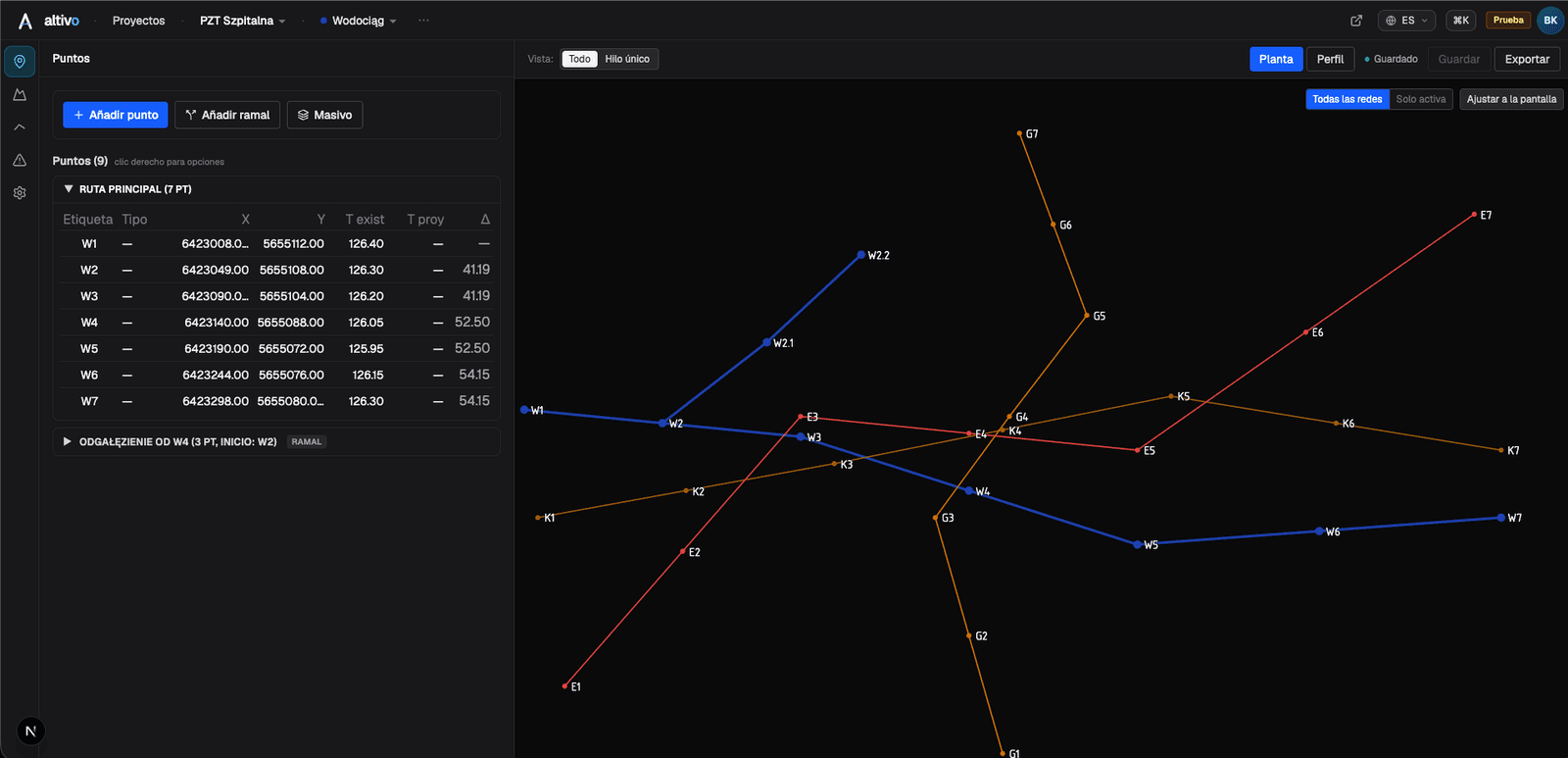

Vista en planta en la aplicación Altivo: tres redes (agua azul, saneamiento marrón, gas naranja) con el eje principal, ramales y cruces.

Vista en planta — todas las redes con colores por sector, cruces marcados automáticamente.

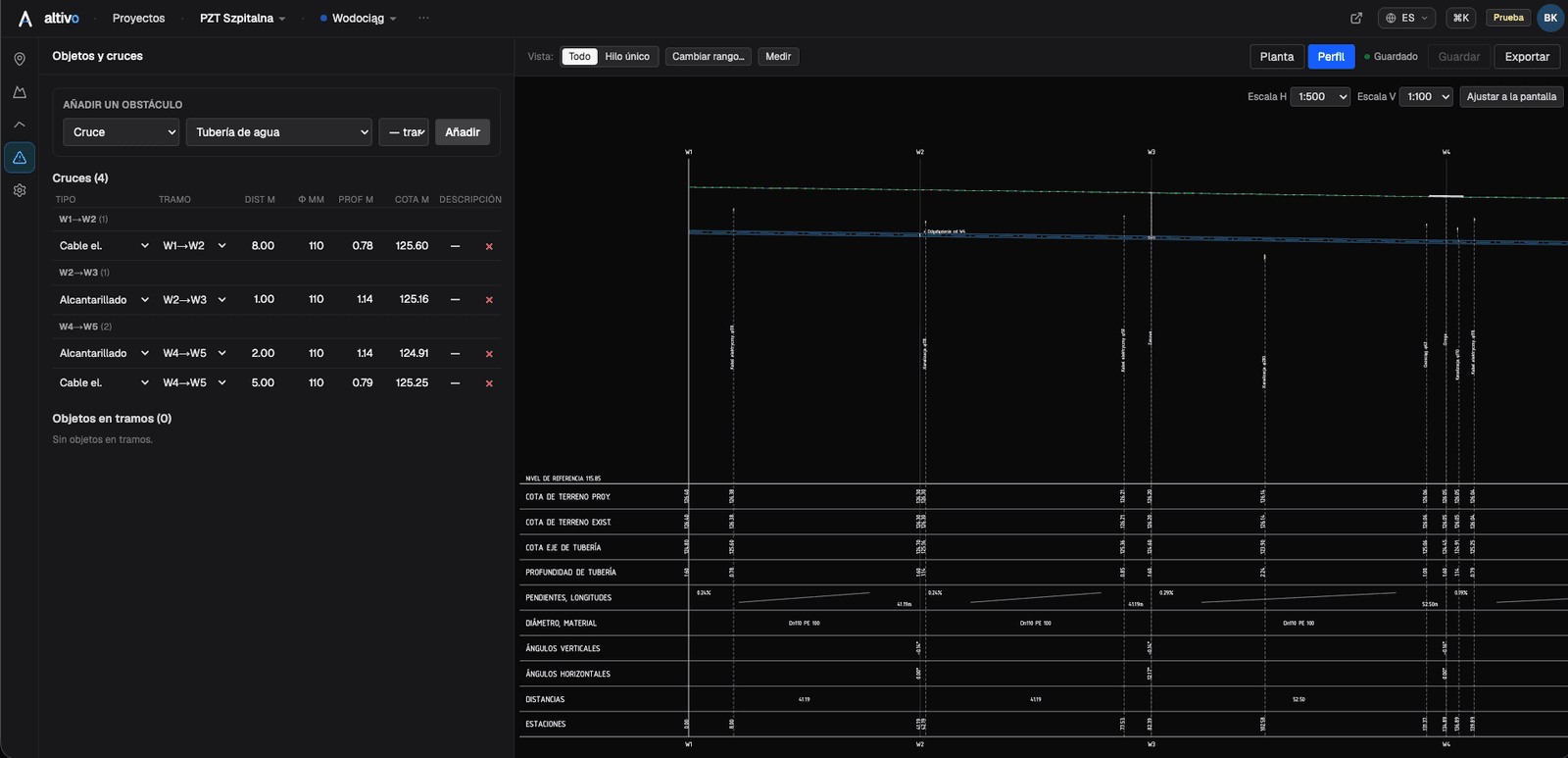

Vista de perfil en la aplicación Altivo: línea de terreno, eje del tubo con pendientes, cruces marcados y una tabla completa de cotas, pendientes, diámetros, ángulos y kilometraje.

Vista de perfil — línea de terreno, eje del tubo, tabla de 10 filas con cotas, pendientes y kilometraje.

Un DXF listo para seguir trabajando en CAD

Abres el archivo y tienes capas, textos y rango del trazado bajo control desde el inicio.

Capas

P_AGUA_TRAZADO

Capas separadas para redes, etiquetas, cotas, cruces y tablas.

Texto

MText

Las etiquetas siguen siendo editables después de abrir el archivo en CAD.

Rango

0+120 - 0+460

Exporta todo el perfil o solo el tramo seleccionado.

Offset

0,0

Las coordenadas grandes se acercan a cero para trabajar con más estabilidad.

Doble escala

Horizontal y vertical independientes (p. ej. 1:500 / 1:100), generadas automáticamente del rango del trazado. Eliges el kilometraje inicial y final antes de exportar.

MText editable

Las etiquetas no se descomponen en líneas — en CAD cambias el texto con un clic. Sin reescribir, sin OCR sobre tu propio plano.

Capas con prefijo por sector

P_AGUA_TRAZADO, P_SANEAMIENTO_COTAS, P_GAS_ETIQUETAS. Cada red y cada tipo de dibujo tienen su propia capa — controlas visibilidad y color de forma independiente.

Coordenadas normalizadas a cero

Las coordenadas grandes pueden reducir la precisión en algunos programas CAD. La exportación resta automáticamente un offset calculado a partir de min(X), min(Y) — el DXF se abre cerca de 0,0.

Novedad

Exportación 3D: IFC y DXF 3D

El mismo proyecto también se descarga como modelo 3D. El archivo IFC incluye georreferenciación EPSG y se carga en Revit mediante “Vincular IFC” y en otros programas BIM, mientras que el DXF 3D — ejes de las conducciones y sólidos simplificados según el diámetro — sirve como base en AutoCAD o Civil 3D.

Siete sectores, valores por defecto sensatos

Creas una red nueva y ya tienes los parámetros correctos. Cada valor por defecto se puede sobrescribir por red, por tramo, por punto.

Saneamiento por gravedad

profundidad
2.0 m
diámetro
200 mm
material
PVC

Saneamiento a presión

profundidad
1.6 m
diámetro
90 mm
material
PE 100

Agua potable

profundidad
1.6 m
diámetro
110 mm
material
PE 100

Gas

profundidad
1.0 m
diámetro
63 mm
material
PE 100

Red de calor

profundidad
1.0 m
diámetro
100 mm
material
acero preaislado

Cable eléctrico

profundidad
0.8 m
diámetro
50 mm
material
YAKXS

Cable de telecomunicaciones

profundidad
0.8 m
diámetro
32 mm
material
HDPE

Valores por defecto de la aplicación. Editables en cualquier nivel — desde una sola red hasta un solo punto.

Precios simples para trabajo real de proyecto

Acceso completo a proyectos, importación de datos y exportación DXF. La prueba dura 14 días y no requiere tarjeta de pago.

  • ✓ 14 días gratis
  • ✓ Sin tarjeta
  • ✓ Factura con IVA

Son precios de lanzamiento — subirán tras el lanzamiento.

Mensual

Un plan flexible para un proyectista y encargos activos.

1 puesto

🔥 Precio de lanzamiento
49,00 €/ mes

Precio bruto, IVA incluido. Inversión del sujeto pasivo para empresas con NIF-IVA intracomunitario.

Precio normal: 59,00 €

Compra ahora, antes de que suban los precios ↗

  • Número ilimitado de proyectos
  • Importación CSV, TXT y datos desde CAD o Excel
  • Exportación de planta y perfil a DXF
  • Agua, saneamiento, gas, calefacción urbana, electricidad y telecom en un proyecto
  • Actualizaciones incluidas
Prueba gratis · sin tarjeta
Más popular

Anual

La mejor opción si Altivo entra en tu proceso de proyecto habitual.

1 puesto

🔥 Precio de lanzamiento
470,00 €/ año2 meses gratis

Precio bruto, IVA incluido. Inversión del sujeto pasivo para empresas con NIF-IVA intracomunitario.

Precio normal: 590,00 €

Compra ahora, antes de que suban los precios ↗

  • Todo lo del plan mensual
  • 20% más barato que el pago mensual
  • Precio bloqueado durante 12 meses
  • Exportación DXF sin fricción por número de proyectos
  • Mejoras prioritarias del flujo CAD
  • Una factura para todo el año
Prueba gratis · sin tarjeta

Equipo

Para estudios que necesitan varios puestos y una organización compartida.

2+ puestos

desde 28,00 €/ puesto / mes
  • Organización compartida y miembros del equipo
  • Acceso para varios proyectistas
  • Tramos de precio transparentes de 2 a 50 puestos
  • Solicitud de oferta sin compromiso ni llamada comercial
Ver oferta para empresas

Las preguntas que haría un revisor

Respuestas concretas, sin marketing.

¿Qué formatos de entrada aceptáis?
CSV, TXT y datos copiados directamente desde CAD o Excel. Separador detectado automáticamente: coma, punto y coma, tabulador o espacio. Filas X Y Z o X Y (entonces Z se toma de la cota de terreno por defecto de la red).
¿Qué pasa con el sistema de coordenadas?
Cualquier sistema de coordenadas métrico. El origen (offset) se calcula automáticamente con min(X), min(Y) en la primera importación — no tienes que mover puntos a mano ni preocuparte por la precisión en CAD.
¿Dónde están mis datos?
En la base de datos de la aplicación, vinculados a tu cuenta. Los proyectos son privados — solo tú y los miembros de tu organización tienen acceso.
¿Funciona con BricsCAD y ZWCAD?
Sí. La exportación DXF cumple AC1018+, la abre cualquier CAD que soporte el formato: AutoCAD, BricsCAD, ZWCAD, GstarCAD y otros.
¿Puedo exportar un rango del trazado?
Sí. Antes de exportar eliges el kilometraje inicial y final, indicas dos escalas (horizontal y vertical) y descargas el DXF.
¿Puedo exportar un modelo 3D para BIM?
Sí. Además del dibujo plano, puedes exportar el proyecto como modelo 3D: un archivo IFC con georreferenciación (eliges el sistema EPSG y la asignación de ejes E/N), listo para cargar en Revit mediante “Vincular IFC” y en visores BIM, además de un DXF 3D con los ejes de las conducciones y sólidos simplificados como base para AutoCAD/Civil 3D. También se exportan los elementos de la red y los cruces añadidos manualmente con servicios existentes.
¿Necesito mochila o licencia por estación?
No. La app funciona en el navegador — sin mochila USB, sin instalación, sin pasar licencias entre ordenadores.
¿Emitís facturas con IVA para empresas?
Sí. Altivo está operado por una empresa registrada y emitimos facturas con IVA estándar para clientes empresariales. Podemos facturar a empresas de Polonia, de otros países de la UE (incluido NIF-IVA intracomunitario e inversión del sujeto pasivo cuando corresponda) y de fuera de la UE, de acuerdo con las normas fiscales aplicables.
¿Puedo importar un DXF o un mapa de fondo?
En el MVP actual no. Importar DXF/GeoJSON y mapas de fondo están en la hoja de ruta.
A la app le falta una función que necesito. ¿Qué hago?
Altivo está en desarrollo continuo: añadimos nuevas funciones con regularidad y mejoramos las herramientas existentes. Escríbenos y cuéntanos qué echas en falta en tu flujo de diseño. Escuchamos atentamente las opiniones de los usuarios porque nos ayudan a crear una aplicación que de verdad facilita el trabajo diario.
¿La aplicación está disponible en otros idiomas?
Sí. Altivo funciona en cuatro versiones lingüísticas totalmente localizadas: polaco, inglés, alemán y español. La interfaz, las páginas de marketing y los mensajes de la aplicación están preparados por separado para cada idioma.
¿Es Altivo un software de perfiles longitudinales?
Sí. Altivo es un software de perfiles longitudinales online — una aplicación de perfiles longitudinales de redes de servicios que funciona en el navegador, sin instalación y sin licencia CAD. Cubre 7 tipos de redes: agua, saneamiento por gravedad y a presión, gas, calefacción urbana y cables eléctricos y de telecomunicaciones, y exporta el dibujo terminado a DXF y como modelo 3D IFC.

Tu primer perfil en el navegador — en minutos

Probar gratis

La prueba de 14 días te permite probar Altivo con tu propio archivo sin introducir una tarjeta de pago.
