Längsschnitt Wasserleitung als DXF — Schritt für Schritt

Der Längsschnitt einer Wasserleitung wird anders gezeichnet als der eines Freispiegelkanals — und ist nicht einfacher. Es gibt kein Gefälle, das die Sohle bestimmt, also ist die Rohrtiefe kein Nebenprodukt der Neigung. Stattdessen entscheiden drei Dinge: die Mindestüberdeckung (frostfreie Verlegung), die Knotenarmaturen (Schieber, Hydranten, Be- und Entlüfter) und die Kreuzungen mit Fremdleitungen. Das ändert die Reihenfolge der Arbeit. Im Folgenden der konkrete Weg von den Koordinaten zum übergabefertigen DXF.

Worin sich der Wasserleitungs-Längsschnitt vom Kanal unterscheidet

Beim Freispiegelkanal folgt die Sohlhöhe dem Gefälle — man plant die Neigung, die Tiefe ist die Folge. Bei der Wasserleitung ist es umgekehrt: Das Rohr kann nahezu waagerecht verlaufen oder dem Gelände folgen, und seine Tiefe ergibt sich aus der Mindestüberdeckung über dem Rohrscheitel, damit die Leitung frostfrei liegt. Längsneigungen plant man vor allem für Entlüftung und Entleerung (Hochpunkte zu Entlüftern, Tiefpunkte zu Entleerungen), nicht für den Durchfluss. Man liest das Profil also über die Überdeckung, nicht über das Gefälle.

Was ein Wasserleitungs-Längsschnitt enthalten muss

Eine Checkliste für die Abstimmung:

• Trasse mit Stationierung sowie vorhandene und geplante Geländehöhen,
• Achs- bzw. Scheitelhöhe des Rohrs an den Knoten,
• Mindestüberdeckung über die gesamte Länge kontrolliert,
• Schieber, Hydranten, Entlüfter, Knoten mit Armaturen,
• Kreuzungen mit Fremdleitungen samt Kreuzungshöhe,
• Schutzrohre unter Straßen und an Kreuzungen,
• Durchmesser, Werkstoff und Längen der Abschnitte.

Mindestüberdeckung — was die Tiefe bestimmt

Bei einer erdverlegten Wasserleitung bestimmt die Überdeckung die Tiefe, und die Überdeckung wird vor allem vom Frost bestimmt. Nach DVGW W 400-1 und Verlegepraxis liegt der Rohrscheitel unterhalb der Frosteindringtiefe; die Regelüberdeckung beträgt je nach Region etwa 1,0 bis 1,5 m, in frostreichen Lagen bis 1,8 m. Geringere Überdeckung nur mit Dämmung und Nachweis.

Lage	Übliche Mindestüberdeckung
Regelverlegung (DVGW W 400-1)	1,0–1,5 m
Frostreiche Lagen	bis 1,8 m
Mit Dämmung (Sonderfall)	geringer, mit Nachweis

Welcher Wert auch gilt — der Punkt im Profil bleibt derselbe: den Scheitel überall darunter halten.

Schritt für Schritt in Altivo

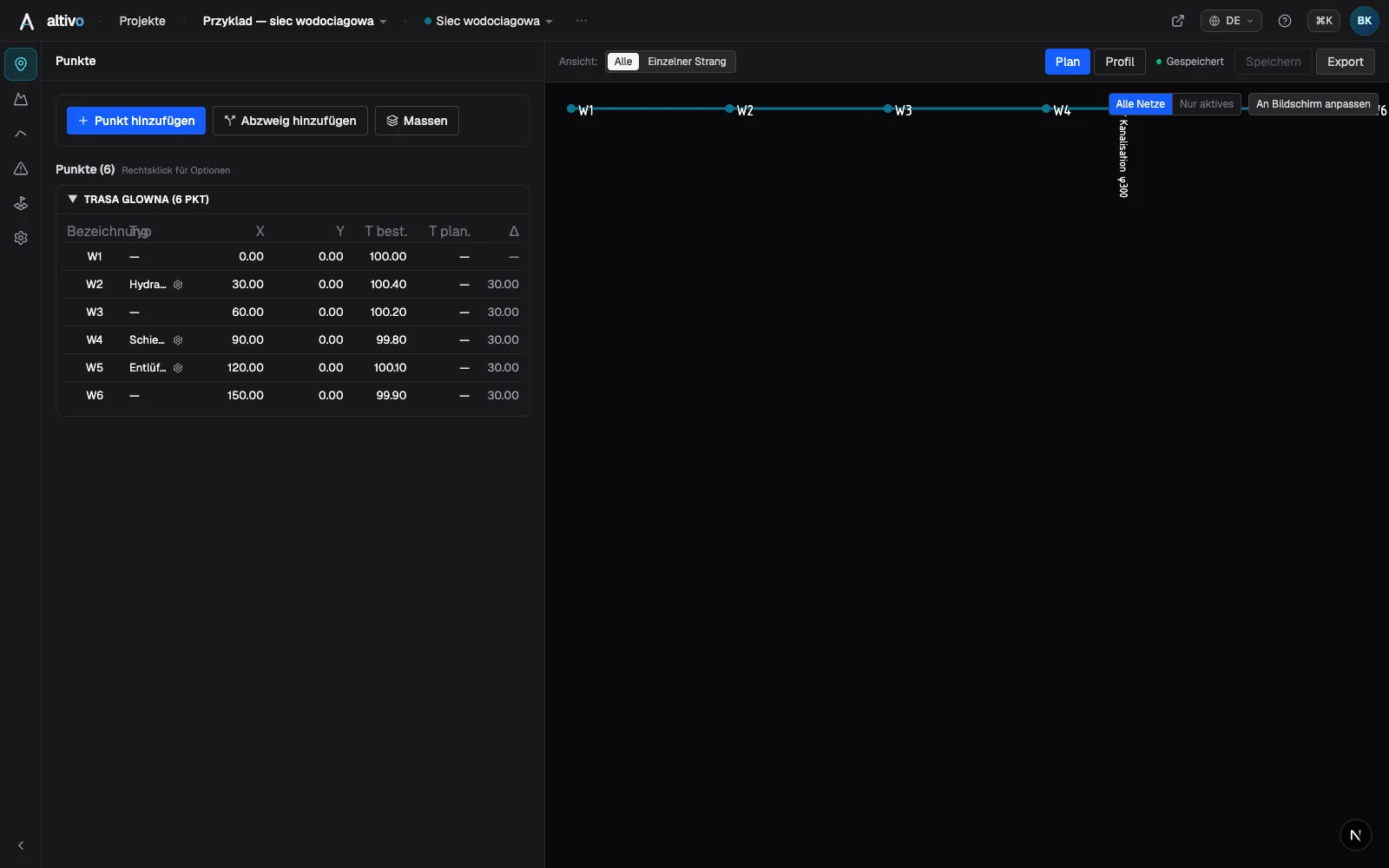

1. Punkte mit Stationierung. Knotenkoordinaten (X, Y, optional Z) direkt aus der Tabellenkalkulation oder einer CAD-Koordinatentabelle einfügen; Trennzeichen werden automatisch erkannt, große Koordinaten per Offset gegen null verschoben. Netzart auf Wasser stellen — dann rechnet das Profil gegen die Rohrachse und die Voreinstellungen (PE, PVC) passen.

2. Geländehöhen. Vorhandene Geländehöhe (Höhenkote) an den Knoten eintragen, dazu Zwischenpunkte, wo das Gelände wellt — sie bestimmen, wie tief man muss, um die Überdeckung zu halten.

3. Tiefe / Rohrachse. Tiefe oder Achshöhe so setzen, dass die Überdeckung über dem Scheitel nie unter das Minimum fällt. Die Überdeckung wird über die ganze Strecke geprüft, du siehst sofort, wo das Rohr zu flach läuft.

4. Objekte — Armaturen. Aus der Objektbibliothek setzt du Hydranten, Schieber, Entlüfter und Knoten. Jedes Objekt verankert an einem Knoten oder Abschnitt und erscheint im Lageplan und im Profil.

5. Kreuzungen. Konflikte mit Fremdleitungen (Kabel, Gas, Kanal) markierst du als Kreuzungen — sie erscheinen automatisch im Lageplan und im Profil mit der Kreuzungshöhe. Unter Straßen und an Konflikten ein Schutzrohr einsetzen.

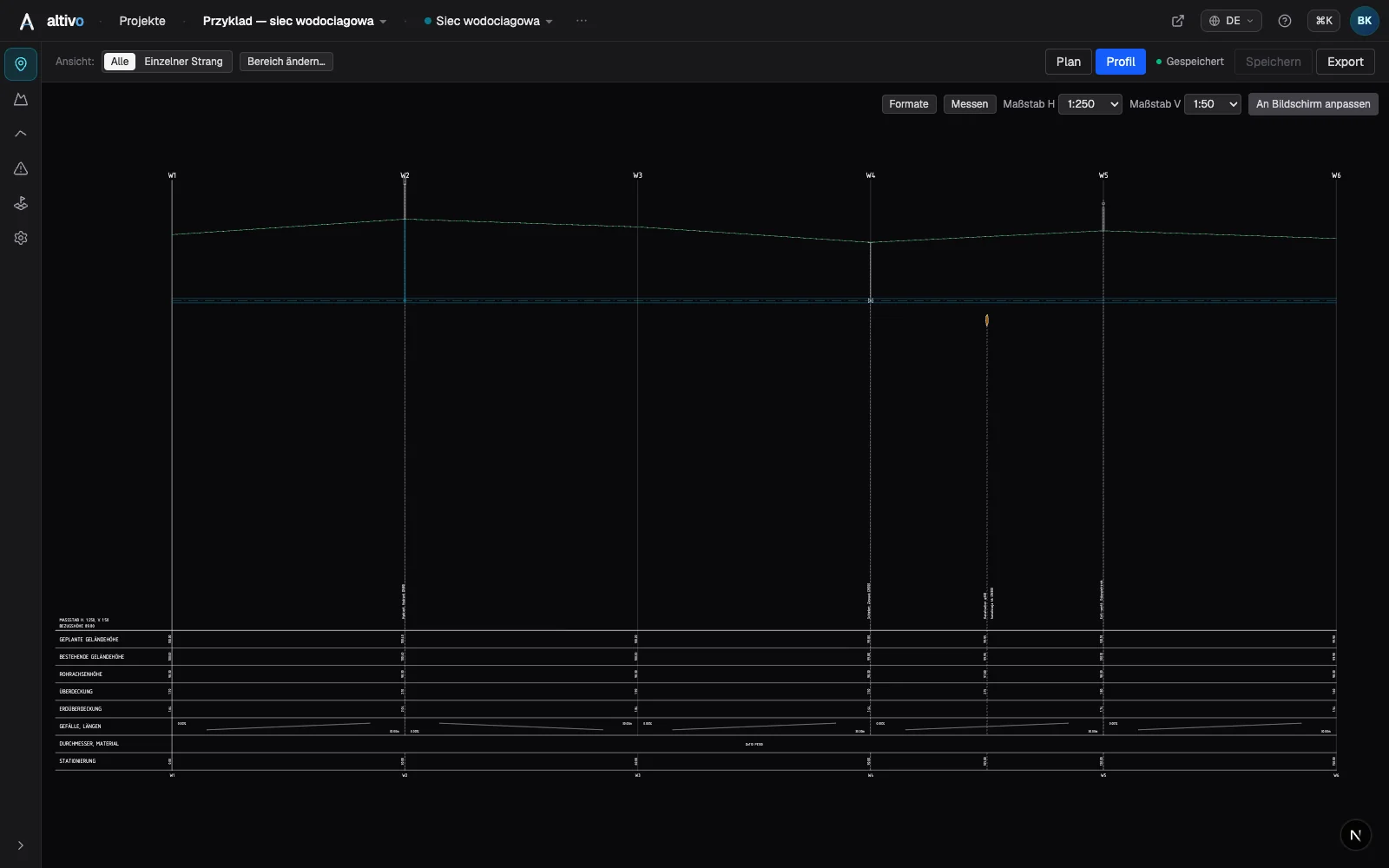

6. Profiltabelle. Zeilen so konfigurieren, wie der Prüfer es erwartet: vorhandene und geplante Geländehöhe, Rohrachshöhe, Überdeckung, Längen und Stationierung, Durchmesser und Werkstoff. Nur einschalten, was auf die Zeichnung gehört.

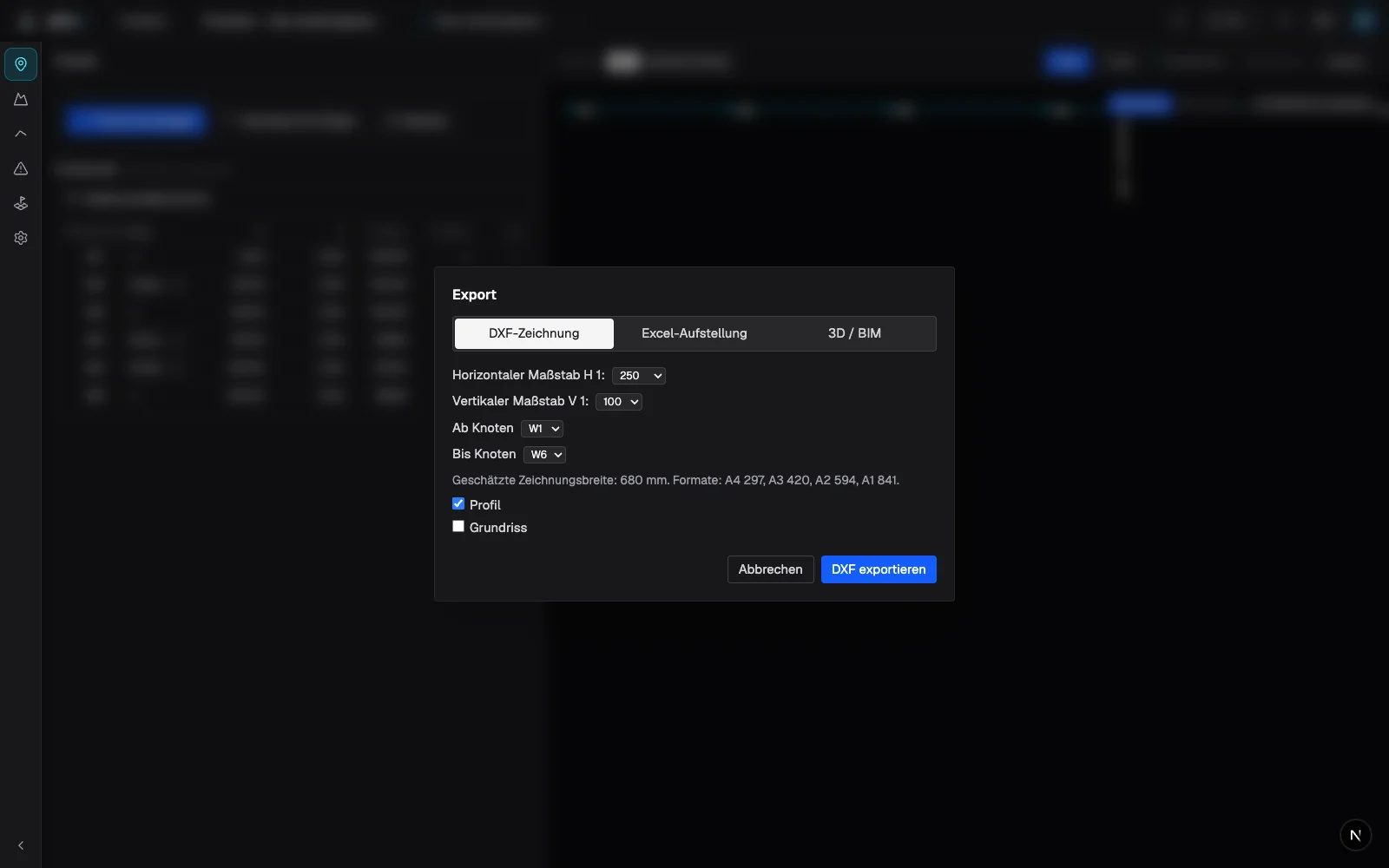

7. DXF-Export. Datei mit Doppelmaßstab (waagerecht und senkrecht unabhängig, z. B. 1:500 / 1:100), sauberen benannten Layern und editierbarem MText — sofort übergabefertig, ohne Layer-Aufräumen. Öffnet in AutoCAD, BricsCAD, ZWCAD oder GstarCAD.

Häufige Fragen

Welche Mindesttiefe hat eine Wasserleitung? So tief, dass der Rohrscheitel unterhalb der Frosteindringtiefe liegt — in der Regel 1,0–1,5 m, in frostreichen Lagen bis 1,8 m. Geringer nur mit Dämmung und Nachweis.

Wird der Längsschnitt eines Hausanschlusses genauso gezeichnet? Im Prinzip ja — der Anschluss ist ein kürzerer Abschnitt von der Leitung zum Gebäude, derselben Überdeckung unterworfen. Dazu eine eigene, kürzere Anleitung.

Welchen Maßstab verwenden? Üblich 1:100 senkrecht und 1:500 oder 1:1000 waagerecht — der Doppelmaßstab wird im DXF-Export unabhängig gesetzt.

Was du gewinnst

Ein Wasserleitungs-Profil, das von Hand im CAD und in der Tabelle einen halben Tag kostet, wird zu wenigen bewussten Planungsentscheidungen und Minuten. Ohne Installation, im Browser — das Ergebnis fügt sich in deinen CAD-Workflow ein, ohne ihn zu ersetzen.

Siehe auch: Längsschnitt Kanalisation als DXF Schritt für Schritt, Kreuzungen und Objekte hinzufügen, Stationierung und Höhen im Längsschnitt.
