Perfil longitudinal de tubería de agua a DXF — paso a paso

El perfil longitudinal de una tubería de agua se dibuja de forma distinta al de un colector por gravedad — y no es más sencillo. No hay pendiente de gravedad que fije la solera, así que la profundidad de la tubería no es una consecuencia de la pendiente. La fijan tres cosas: el recubrimiento mínimo, las válvulas y accesorios en los nudos (válvulas, hidrantes, ventosas) y los cruces con otros servicios. Eso cambia el orden de trabajo. A continuación, el camino concreto de las coordenadas a un DXF entregable.

En qué se diferencia del perfil de saneamiento

En un colector por gravedad la cota de solera sigue la pendiente — diseñas la pendiente y la profundidad es la consecuencia. En una tubería de agua es al revés: la tubería puede ir casi horizontal o seguir el terreno, y su profundidad la fija el recubrimiento mínimo sobre la clave, manteniendo la conducción protegida. Las pendientes longitudinales se diseñan sobre todo para purga de aire y vaciado (puntos altos hacia ventosas, puntos bajos hacia desagües), no para el caudal. Por eso el perfil se lee por el recubrimiento, no por la pendiente.

Qué debe contener el perfil de una tubería de agua

Una lista de comprobación para la aprobación:

• trazado con estacionamiento (PK) y cotas de terreno existente y proyectado,
• cota del eje (o de la clave) de la tubería en los nudos,
• recubrimiento mínimo controlado en toda la longitud,
• válvulas, hidrantes, ventosas, nudos con sus accesorios,
• cruces con otros servicios y cota del cruce,
• vainas de protección bajo viales y en los cruces,
• diámetro, material y longitudes de los tramos.

Recubrimiento mínimo — qué gobierna la profundidad

En una tubería de agua enterrada la profundidad la gobierna el recubrimiento. Según la UNE-EN 805 y la práctica habitual, el recubrimiento mínimo sobre la clave suele ser de ~1,0 m, mayor bajo calzada, y siempre por debajo de la cota de helada en zonas frías del interior y el norte. Recubrimientos menores solo con aislamiento y justificación. Las ordenanzas municipales y el CTE pueden imponer valores específicos.

Situación	Recubrimiento mínimo habitual
Zonas verdes / aceras (UNE-EN 805)	~1,0 m
Bajo calzada	mayor (según norma local)
Zonas frías	por debajo de la cota de helada

Sea cual sea el valor, el objetivo en el perfil es el mismo: mantener la clave por debajo de él en todo el trazado.

Paso a paso en Altivo

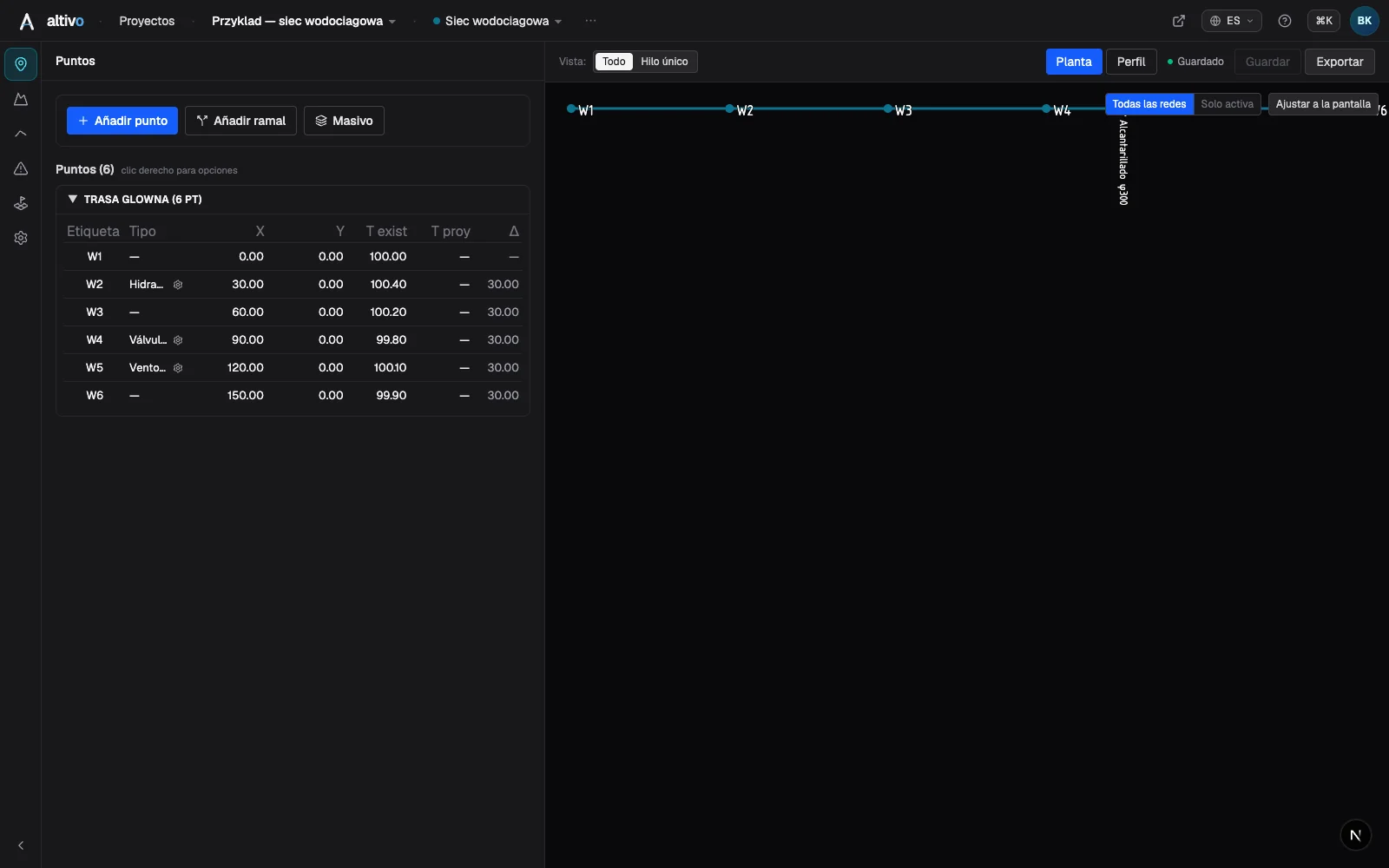

1. Puntos con estacionamiento. Pega las coordenadas de los nudos (X, Y, Z opcional) directamente desde una hoja de cálculo o una tabla de coordenadas de CAD; el separador se detecta automáticamente y las coordenadas grandes se desplazan con un offset hacia cero. Pon el tipo de red en agua — así el perfil se calcula respecto al eje de la tubería y los valores por defecto (PE, PVC) son razonables.

2. Cotas de terreno. Rellena la cota de terreno existente en los nudos, más puntos de terreno intermedios donde el terreno ondule — ellos deciden cuánto hay que bajar para mantener el recubrimiento.

3. Profundidad / eje de la tubería. Fija la profundidad o la cota del eje para que el recubrimiento sobre la clave no baje del mínimo. El recubrimiento se controla en todo el tramo, así ves de inmediato dónde la tubería queda demasiado superficial.

4. Objetos — accesorios. Desde la biblioteca de objetos colocas hidrantes, válvulas, ventosas y nudos. Cada objeto se ancla a un nudo o a un tramo y aparece en la planta y en el perfil.

5. Cruces. Los conflictos con otros servicios (cables, gas, saneamiento) se marcan como cruces — aparecen automáticamente en la planta y en el perfil con la cota del cruce. Bajo viales y en los conflictos coloca una vaina de protección.

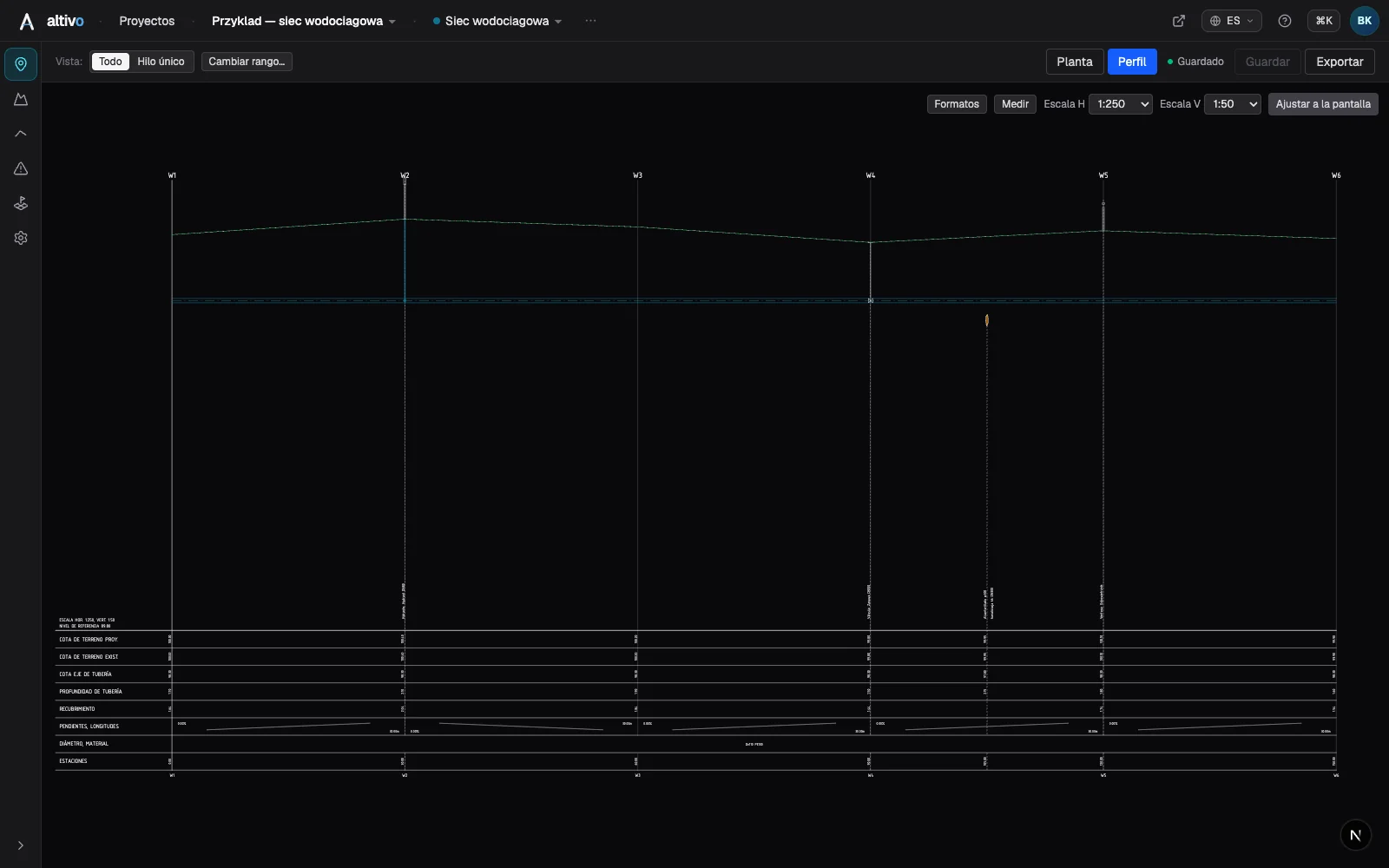

6. Tabla de perfil. Configura las filas que espera el revisor: cota de terreno existente y proyectado, cota del eje de la tubería, recubrimiento, longitudes y estacionamiento, diámetro y material. Activa solo lo que debe figurar en el plano.

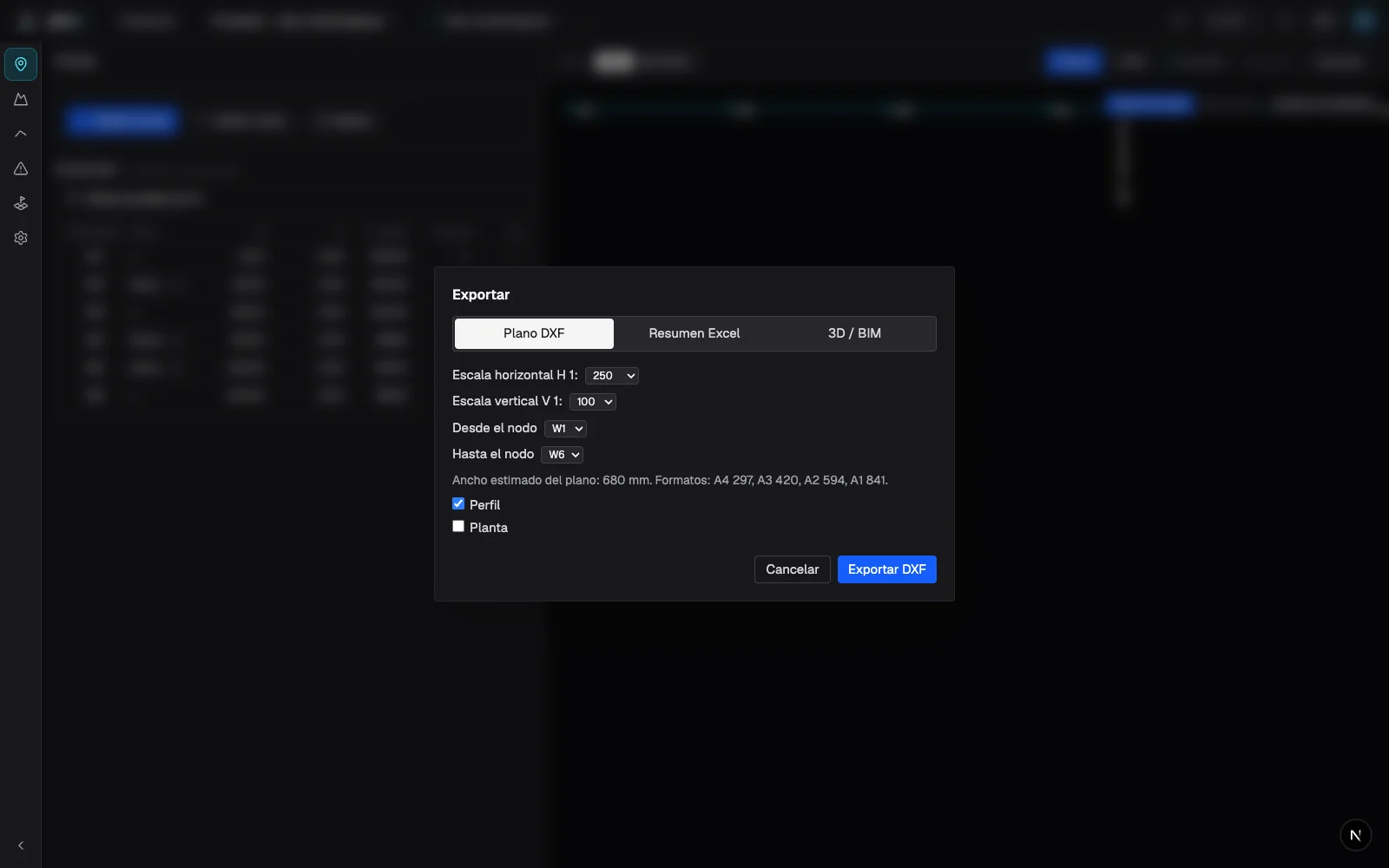

7. Exportación DXF. Un archivo con doble escala (horizontal y vertical independientes, p. ej. 1:500 / 1:100), capas limpias y nombradas y MText editable — entregable tal cual, sin limpiar capas. Se abre en AutoCAD, BricsCAD, ZWCAD o GstarCAD.

Preguntas frecuentes

¿Cuál es la profundidad mínima de una tubería de agua? La suficiente para que la clave quede por debajo de la cota de helada o cumpla el recubrimiento de tu norma (del orden de 1,0 m, mayor bajo calzada según UNE-EN 805). Menos solo con aislamiento.

¿El perfil de una acometida se dibuja igual? En principio sí — la acometida es un tramo más corto desde la red hasta el edificio, sujeto al mismo recubrimiento. Es objeto de una guía aparte, más breve.

¿Qué escala usar? Habitualmente 1:100 en vertical y 1:500 o 1:1000 en horizontal — la doble escala se fija de forma independiente en la exportación DXF.

Qué ganas

Un perfil de tubería de agua que a mano cuesta media jornada entre CAD y hoja de cálculo se convierte en unas pocas decisiones de diseño y minutos. Sin instalación, en el navegador — el resultado encaja en tu flujo de CAD sin sustituirlo.

Ver también: Perfil longitudinal de saneamiento a DXF paso a paso, Cómo añadir cruces y objetos.
