Skrzyżowania i obiekty na profilu — jak je dodawać i edytować

Na profilu podłużnym rzadko jest tylko sama rura. Trasę przecinają inne sieci, a wzdłuż niej stoją studnie, drogi czy budynki. W Altivo nanosisz to dwoma rodzajami elementów:

• Skrzyżowania — obce uzbrojenie (wodociąg, kanalizacja, gaz, kable), które przecina Twoją trasę. Pokazują się jako symbol w miejscu kolizji, z rzędną i średnicą.
• Obiekty — elementy infrastruktury: studnie, komory, drogi, budynki, hydranty, zasuwy itd. Obiekt możesz zakotwić w punkcie (np. studnia na węźle) albo na odcinku (np. droga przecinająca przewód).

Poniżej pokazujemy cały proces krok po kroku.

1. Otwórz panel „Obiekty i skrzyżowania"

Na pasku trybów po lewej kliknij ikonę Obiekty i skrzyżowania (skrót klawiszowy 4). W panelu zobaczysz formularz Dodaj przeszkodę oraz dwie listy: Skrzyżowania i Obiekty na odcinkach.

2. Dodaj skrzyżowanie

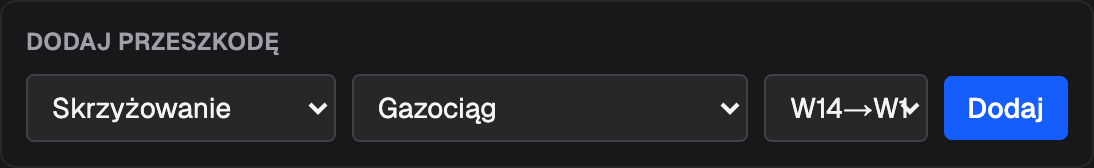

W formularzu Dodaj przeszkodę wykonaj trzy kroki:

1. W pierwszej liście wybierz Skrzyżowanie.
2. Wskaż medium: Wodociąg, Kanalizacja, Gazociąg, Ciepłociąg, Kabel elektryczny lub Kabel telekomunikacyjny.
3. Wybierz odcinek, na którym leży kolizja, i kliknij Dodaj.

Skrzyżowanie pojawi się w tabeli Skrzyżowania, zgrupowane według odcinka, z domyślną średnicą i rzędną wyliczoną dla danego medium.

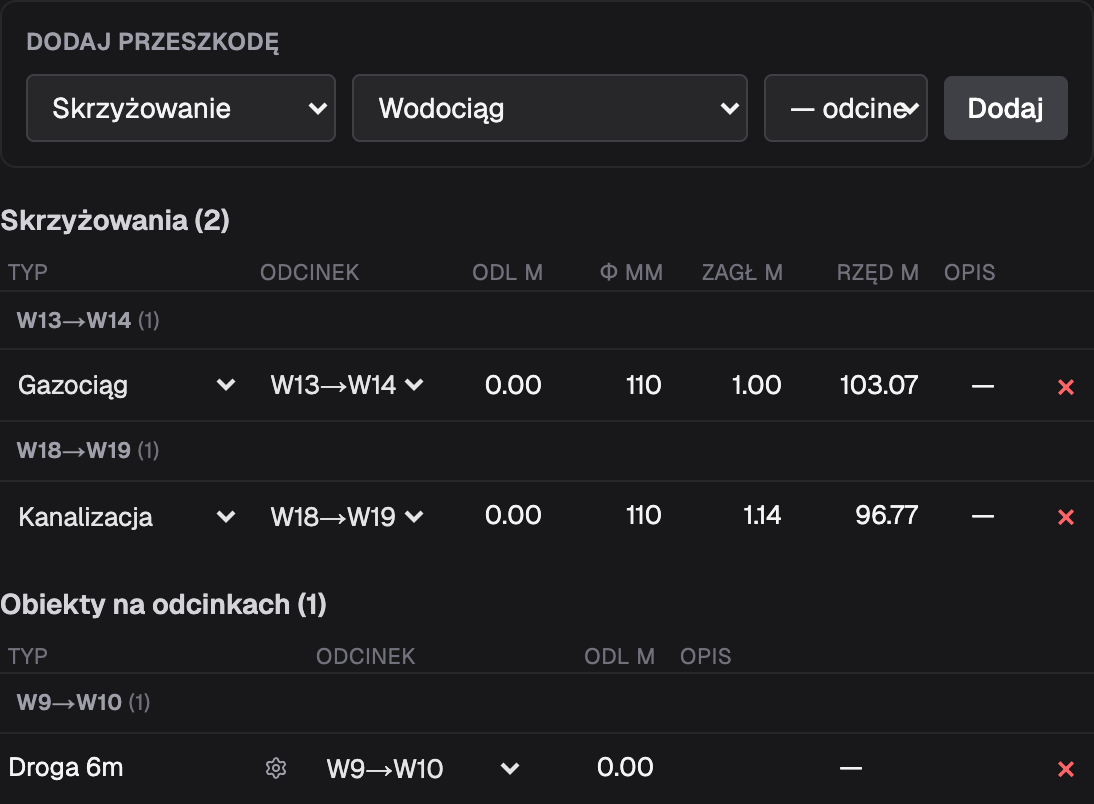

3. Edytuj skrzyżowanie

Wszystkie pola edytujesz w miejscu — wystarczy kliknąć w komórkę i wpisać wartość:

• Odl m — odległość od początku odcinka,
• φ mm — średnica obcego przewodu,
• Zagł m — zagłębienie (głębokość przykrycia),
• Rzęd m — rzędna osi skrzyżowania,
• Opis — dowolna notatka.

Z list rozwijanych zmienisz też medium i odcinek, a czerwony × usuwa skrzyżowanie.

4. Dodaj obiekt na odcinku

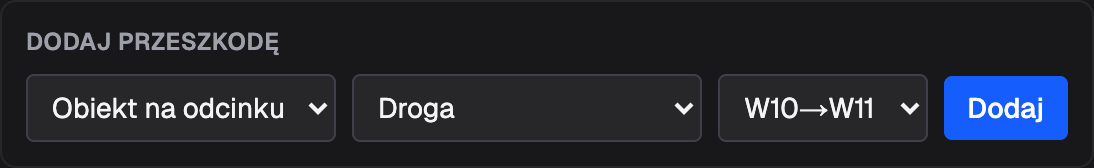

W tym samym formularzu w pierwszej liście wybierz Obiekt na odcinku. Druga lista zmieni się w wybór typu obiektu:

Studnia, Komora, Budynek, Hydrant, Zasuwa, Wpust, Droga, Ogrodzenie, Słup / latarnia, Pompownia, Separator / osadnik, Rura ochronna, Odpowietrznik, SRP / szafka gazowa, Krawężnik.

Wskaż typ, wybierz odcinek i kliknij Dodaj.

5. Ustaw parametry obiektu

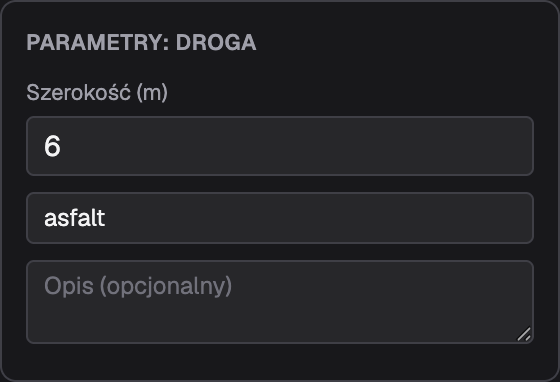

Każdy obiekt ma swój zestaw parametrów. Kliknij ikonę zębatki („Edytuj parametry") obok obiektu — otworzy się popover Parametry: … z polami zależnymi od typu (np. dla drogi: szerokość; dla studni: średnica i obniżenie dna). Pola Materiał / klasa oraz Opis są opcjonalne.

6. Obiekty w punkcie (np. studnia na węźle)

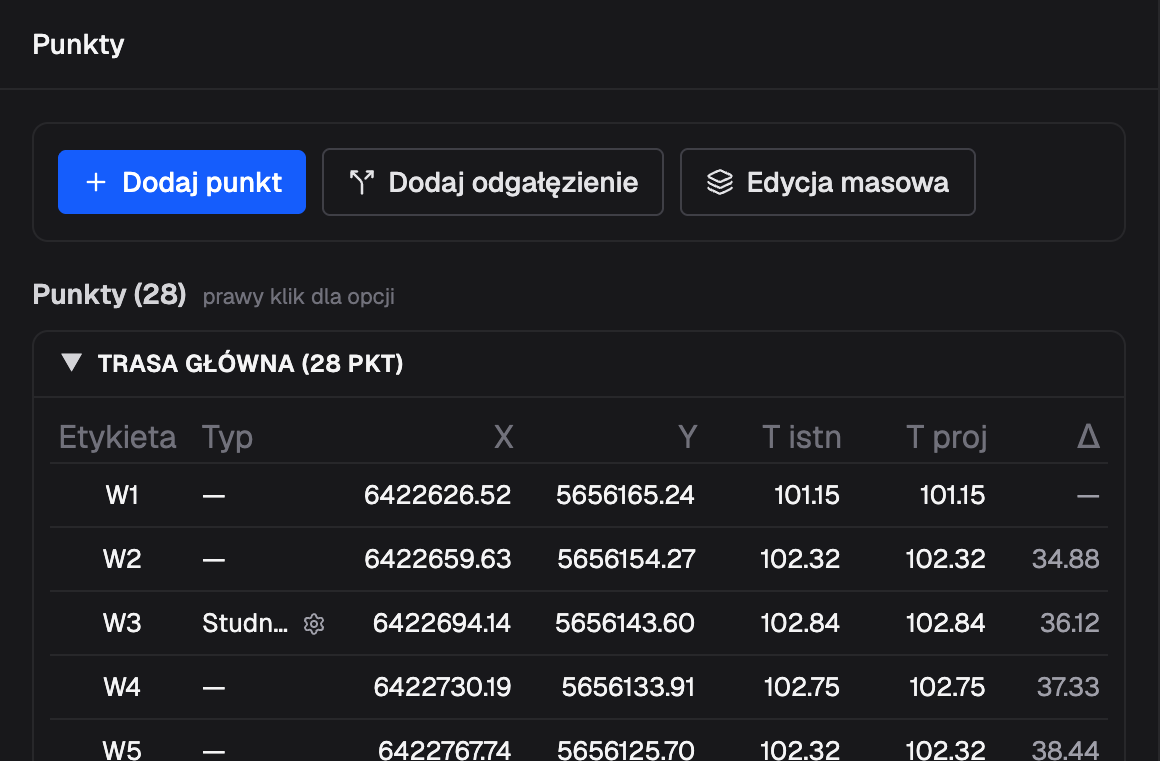

Studnię, komorę czy hydrant najczęściej kotwiczy się w punkcie trasy. Przejdź do trybu Punkty (skrót 1) i w kolumnie Typ przy wybranym węźle kliknij —, a następnie wskaż typ obiektu. Obok nazwy pojawi się zębatka do edycji parametrów.

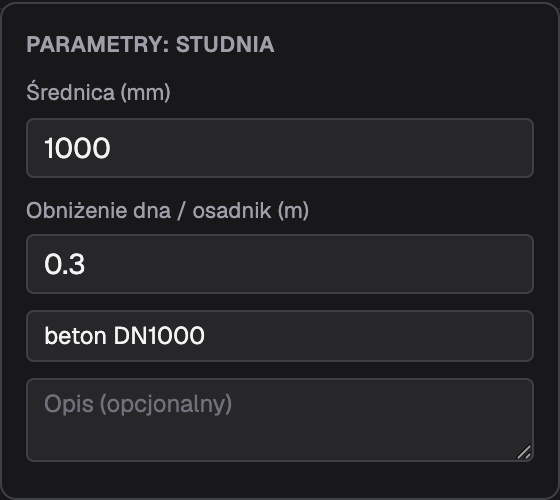

Popover parametrów działa tak samo jak dla obiektów na odcinku:

7. Efekt na profilu

Naniesione skrzyżowania i obiekty widać od razu na profilu podłużnym — wraz z pikietażem, rzędnymi i metryczką gotową do eksportu DXF.

Najczęstsze pytania

Jak dodać skrzyżowanie z obcą siecią w Altivo? Otwórz panel Obiekty i skrzyżowania (skrót 4), w formularzu Dodaj przeszkodę wybierz typ Skrzyżowanie, wskaż medium (wodociąg, kanalizacja, gazociąg, ciepłociąg, kabel elektryczny lub telekomunikacyjny), wybierz odcinek i kliknij Dodaj. Skrzyżowanie pojawi się w tabeli z domyślną średnicą i rzędną wyliczoną dla danego medium.

Jak zakotwić studnię na węźle? Studnię, komorę czy hydrant najczęściej kotwiczy się w punkcie trasy. Przejdź do trybu Punkty (skrót 1) i w kolumnie Typ przy wybranym węźle kliknij myślnik, a następnie wskaż typ obiektu. Obok nazwy pojawi się ikona zębatki do edycji parametrów.

Czy zmiany parametrów obiektu trzeba zapisywać? Nie. Zmiany zapisują się na żywo, wpisana wartość od razu trafia do rysunku. Nie ma osobnego przycisku Zapisz w popoverze parametrów; zamykasz go klawiszem Esc lub klikając poza nim.

Czy skrzyżowania i obiekty trafiają do eksportu DXF? Tak. Skrzyżowania i obiekty trafiają do eksportu DXF oraz XLSX: symbole rysowane są w skali, a opisy i rzędne wpisywane do metryczki. Dlatego warto zadbać o poprawne rzędne już na etapie nanoszenia kolizji.

Czym różni się pole Zagłębienie od Rzędnej przy skrzyżowaniu? Pola Zagłębienie i Rzędna są powiązane: wpisanie rzędnej osi przelicza zagłębienie względem terenu i odwrotnie. Wystarczy podać jedną z tych wartości, a drugą Altivo wyliczy.
