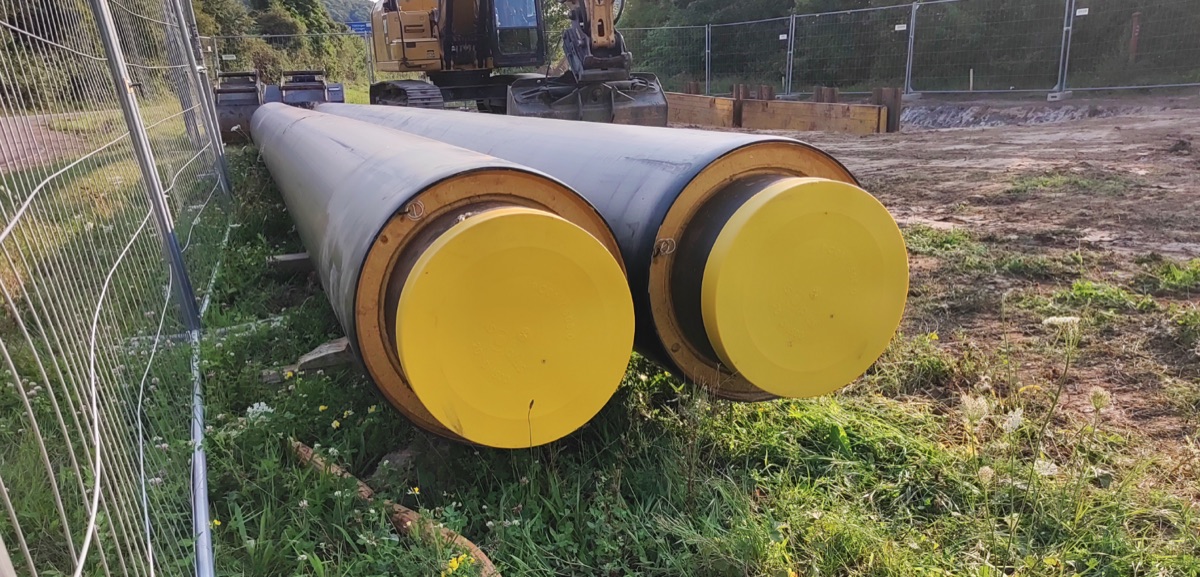

Profil podłużny sieci ciepłowniczej — rura preizolowana w profilu

Profil podłużny sieci ciepłowniczej rządzi się innymi prawami niż wodociągowy czy kanalizacyjny. W ziemi układa się rurę preizolowaną — rurę przewodową stalową, izolację z pianki PUR i płaszcz osłonowy PE-HD w jednym. To wnosi do profilu trzy rzeczy, których nie ma przy gołej rurze: dwie średnice (rura przewodowa i płaszcz), przykrycie liczone do wierzchu płaszcza oraz system detekcji przecieków jako udokumentowany element. Poniżej droga od współrzędnych do oddawalnego DXF — projektowanie wg PN-EN 13941.

Czym profil ciepłociągu różni się od innych sieci

• Dwie średnice. O położeniu w gruncie decyduje nie rura przewodowa, lecz płaszcz PE-HD — przykrycie liczy się do wierzchu płaszcza, nie do wierzchu rury przewodowej. Rura preizolowana jest w profilu prowadzona ze średnicą rury i płaszcza.
• Kompensacja wydłużeń. System układa się w sposób związany (na sztywno); wydłużenia na załamaniach trasy przejmują poduszki kompensacyjne, a w razie potrzeby punkty stałe i kompensatory. Te miejsca trafiają na rzut i do profilu.
• Detekcja przecieków. W płaszczu biegną przewody systemu alarmowego — impulsowego (nordyckiego) albo rezystancyjnego (Brandes). Dokumentuje się go w profilu, żeby cała trasa była monitorowana.
• Układ dwururowy. Ciepłociąg jest zwykle dwururowy (zasilanie i powrót); w profilu prowadzi się zwykle przewód zasilający, powrót biegnie równolegle.

Co musi zawierać profil ciepłociągu

Lista kontrolna do uzgodnień (gestor sieci, PN-EN 13941):

• trasa z pikietażem oraz rzędne terenu istniejącego i projektowanego,
• rzędna osi rury i przykrycie minimalne do wierzchu płaszcza, kontrolowane na całej długości,
• średnica rury przewodowej i płaszcza dla każdego odcinka oraz materiał (rura preizolowana),
• poduszki kompensacyjne, punkty stałe, kompensatory w miejscach miarodajnych,
• system detekcji przecieków (impulsowy lub rezystancyjny),
• skrzyżowania z sieciami obcymi z rzędną kolizji, rury ochronne i syfony,
• punkt włączenia / węzeł cieplny na końcu trasy.

Krok po kroku w Altivo

1. Punkty z pikietażem. Wklej współrzędne węzłów prosto z Excela albo z tabeli z CAD-a i ustaw rodzaj sieci na Sieć ciepłownicza. Profil liczy się wtedy względem osi rury, a materiał jest domyślnie ustawiony jako stal preizolowana.

2. Konfiguracja ciepłownicza. W ustawieniach sieci zadajesz Domyślną śr. płaszcza (mm) i System detekcji przecieków — Brak, Impulsowy (nordycki) lub Rezystancyjny (Brandes). Profil zna wtedy średnicę płaszcza obok rury przewodowej i prowadzi monitoring na całej trasie.

3. Rzędne terenu i przykrycie. Uzupełnij rzędne terenu w węzłach i zadaj zagłębienie tak, by przykrycie do wierzchu płaszcza nie spadło poniżej minimum — orientacyjnie 0,6–0,8 m, a miarodajna wartość wynika z obliczeń statycznych pod daną kategorię ruchu. Przykrycie jest kontrolowane na całej trasie — od razu widać, gdzie płaszcz podchodzi za płytko. Więcej o rzędnej w profilu.

4. Obiekty i skrzyżowania. Z biblioteki obiektów nanosisz armaturę i punkt włączenia. Kolizje z sieciami obcymi oznaczasz jako skrzyżowania — Altivo liczy głębokość kolizji i rysuje ją na profilu. Pod drogami wstawiasz rurę ochronną.

5. Tabela profilu, DXF i IFC. Konfigurujesz wiersze tak, jak wymaga sprawdzający (rzędna terenu, oś rury, przykrycie, pikietaż, średnica). Eksport DXF daje plik z podwójną skalą, czystymi warstwami i edytowalnym MText. Kto chce wprowadzić sieć do koordynacji BIM, eksportuje dodatkowo georeferowany model IFC.

Najczęstsze pytania

Do czego liczy się przykrycie? Przy rurze preizolowanej do wierzchu płaszcza, nie do rury przewodowej. Przy rodzaju sieci „Sieć ciepłownicza" Altivo liczy przykrycie do płaszcza automatycznie.

Jakie przykrycie jest typowe? Orientacyjnie 0,6–0,8 m; wartość miarodajna wynika z obliczeń statycznych wg PN-EN 13941 pod obciążeniem ruchem. Inaczej niż przy wodociągu, to nie strefa przemarzania jest wartością wiodącą — rura prowadzi czynnik ciepły.

Jedna czy dwie rury w profilu? Zwykle prowadzi się przewód zasilający; powrót biegnie równolegle z podobnymi wartościami. Obliczenie spadku ciśnienia w Altivo dotyczy zasilania.

Jak pokazywana jest detekcja przecieków? Jako właściwość sieci (impulsowy lub rezystancyjny), żeby udokumentować monitoring całej trasy.

Co zyskujesz

Profil ciepłociągu z dwiema średnicami, przykryciem do płaszcza i detekcją przecieków — pracochłonny przy ręcznym składaniu w CAD-zie i Excelu — tutaj jest kwestią kilku węzłów i minut. Bez instalacji, w przeglądarce; wynik wpina się w Twój warsztat CAD jako DXF i w koordynację BIM jako IFC.
